Даная статья предназначена для ознакомительных целей и использование данной технологии для шпионажа карается законом практически во всех странах. Автор данной статьи не несет ответственности за использование вопреки предупреждению.
Проблема каждого радиомикрофона в ограничении радиуса действия, надобности находится где-то рядом, что бы принимать его сигнал. Разработка этого устройства возникла еще в мои студенческие годы в время сессий. Для сдачи экзамена требовалось высокое чутье микрофона, чем не могла похвастаться обычная телефонная гарнитура. Да и находящийся на незначительном отдалении телевизионный ретранслятор давил гармониками полезный сигнал на FM диапазоне практически полностью. Выход я видел в усовершенствовании GSM оборудования. Я открыл для себя модуля sim300dz и решил воспользоваться этим модулем для построения этого девайса. Результаты меня удивили, я не ожидал услышать такого чутья по НЧ. Правда тот девайс не отличался компактными габаритами из-за ограниченности в технологии изготовления печатных плат и имел обратный аудиоканал для наушника. Этот девайс предназначен для ознакомления способов съема информации и передачи её на практически неограниченное расстояние. Ограничение может вызвать только оплатой счета.

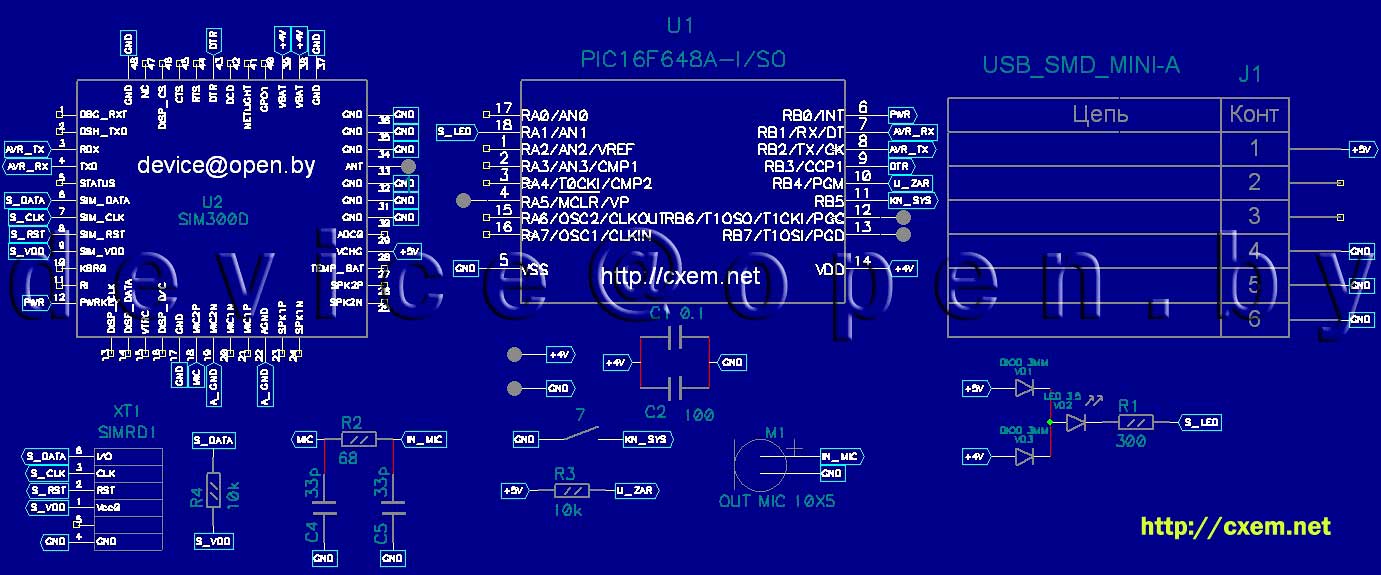

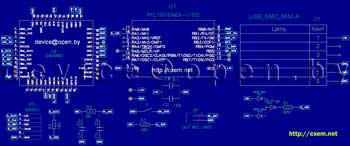

Схема устройства состоит из двух функционально важных частей это собственно сам сотовый модуль и микроконтроллер, ну и плюс «обвес»:
Все резисторы и конденсаторы, за исключением C2 имеют типоразмер 1206. С2 имеет типоразмер 7343. Если вы используете демоверсию прошивки, то вам нужно использовать контролер PIC16F628A в soic корпусе.
Детали:
Модуль GSM –
Контролер – Демо-версия
, FULL-версия –
.
Simreader – Sim0424
Конденсаторы: C1- 0.1 mk; C2- 100mk; C4- 33p; C5- 33p.
Резисторы: R1- 300; R2-68; R3- 10k; R4- 10k.
Диоды: VD1 и VD3 – любые смд подходящие по размеру, VD-2 какой больше нравится.
Микрофон – или другой с напряжение работы 1.5В (я выбирал подбором).
Мини-USB разъем стандартный без особенностей.

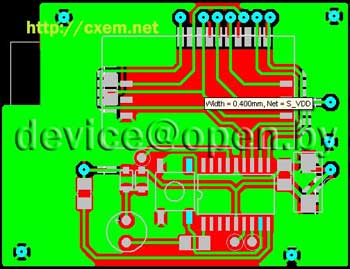

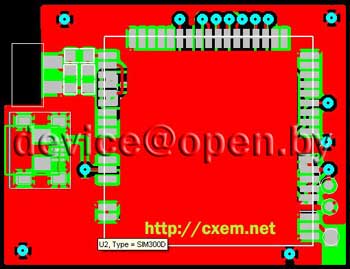

Конструкция ПП
Печатная плата выполняется на 2-х стороннем текстолите, желательная толщина 1мм. Размеры ПП мм. Приведенные чертежи уже готовы для перевода без предварительных изменений, типа как переводить в зеркало и т.д.

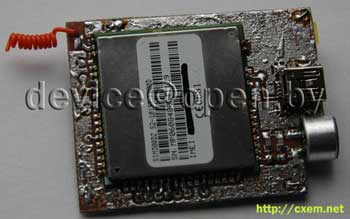

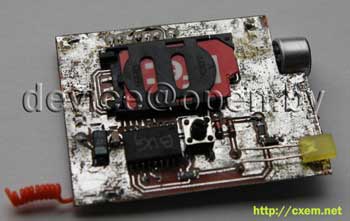

Что должно получится:
Контур верхнего слоя (в зеркале) - gabarit TOP.pdf
Контур нижнего слоя - gabarit BOTTON.pdf
Чертеж печатной платы верхний слой (в зеркале) - plata TOP.pdf
Чертеж печатной платы нижний слой - plata BOTTON.pdf
Как переводить с помощью утюга обсасывалось много раз на форумах, но я все равно еще раз пройдусь пошагово. Читаем здесь.
Монтаж печатной платы
После того как плату протравили и просверлили надо залудить все проводники – это не так дает девайсу подвергаться коррозии. После процесса залуживания надо тщательно промыть плату ацетоном. Остатки флюса могут привести к неправильной работе устройства. РАДИ БОГА НЕ ИСПОЛЬЗУЙТЕ ФЛЮС ТТ. Он имеет красный цвет, иначе я вообще не даю гарантии, что у вас что-то работать будет или, что от КЗ не взорвется АКБ. И я не шучу!!!
Следующий шаг – пропайка переходных отверстий. В качестве материала для этого процесса я использую выводы от ДИП резисторов мощи 0,125-0,25Вт. Не делайте больших капель, особенно когда над переходом расположена деталь.
Потом лучше всего начать припаивать детали на нижнем слое. Начав с микроконтроллера. Он не боится статики, паяйте смело. И от центра продвигайтесь к краям. В последнюю очередь припаяйте держатель сим-карты.
После завершения нижнего слоя займитесь верхним. Сначала припаяйте SIM300DZ, потом смд детали и потом микрофон.
Программирование контроллера
Если вы используете демо-прошивку, то вам надо заранее прошить контроллер прошивкой приведенной ниже. Полная прошивка распространяется уже прошитая в микроконтроллер – спрашивайте у автора. Если у Вас нету опыта и Вы собрали программатор самостоятельно, то не рискуйте, прошивая внутрисхемно. Вы можете потерять сотовый модуль.
Программирование сим-карты
Устройство отвечает только хозяину. Чтобы прописать его номер в международном формате (+7905……….) Вам надо записать на сим-карту его номер под имеем Ph1. Обязательно отмените ввод пин-кода. Программирование осуществляется с помощью мобильника. Будьте внимательны – некоторые телефоны дописывают индексы к имени, это приведет к сбою работы. Например, так делают Sony Ericson.
Включение устройства
После того как прошивка и симка запрограммированы можно включать девайс. Нажмите на кнопку и ждите короткой вспышки светодиода. Это означает, что контроллер обратил внимание на кнопку. Затем после того как вы отпустите он моргнет один раз – это означает что начался процесс включения модуля. Затем светодиод моргнет два раза – это означает что модуль настроен и зарегистрировался в сети GSM. После того как светодиод моргнет три раза – устройство готово к работе. Устройство перейдет в режим сна и будет ждать входящего звонка.
Выключение устройства
Выключение происходит как и включение. Нажмите на кнопку и держите покуда не моргнет светодиод, как отпустите он моргнет 2 раза. Это означает, что девайс выключен.
СМС команды
Устройство имеет команды диагностики и управления (только в полной версии прошивки). Команды отсылаются с телефона хозяина, все “чужие” смс просто удаляются. Вот список команд:
1 – запрос напряжения батареи
2 – запрос о силе GSM сигнала
3 – USSD запрос, например баланса *100#
4 – запрос информации о местоположении
5 – обратный звонок хозяину
6 – совершить звонок по указанному номеру
Синтаксис команд
Команды 1, 2, 4, 5 не имеют дополнительных параметров. Команда 3 требует ввода дополнительного параметра, строки запроса. Строка обязательно начинается с * и заканчивается #. Пример запроса баланса 3 *100# . Команда 6 требует ввода номера телефона, вводить можно как в международном формате, так и внутрисетевом из 7 цифр.
Зарядка АКБ
Для зарядки аккумулятора надо выключать устройство, подключить через шнур mini USB с соответствующему порту компьютера и дождаться постоянного горения светодиода.
Настройка
SIM300D подвержен в некоторых случаях наводкам на микрофон, если такое происходит, то надо поиграть с конденсаторами около микрофона. Иногда надо добавить конденсатор как можно ближе к микрофону или припаять его на выводы самого микрофона. А также поэкспериментировать с антенной, как правило треск убирается в течении 15 минут, если он возникнет конечно.
Возможности демо-прошивки
В свободном скачивании есть прошивка, которая даст представление о устройстве. В ней нету СМС команд, ограничение на 10 удачных соединений, максимальная длительность соединения (полезного) 1 минута. После исчерпания данного лимита контроллер блокируется, конечно программно, сам контроллер останется жив.
Файл прошики - audio_demo.hex.
Скачать прошивку и PDF-файлы печатных плат.
За полной прошивкой обращайтесь к автору по ICQ: 288449055 или пишите на мыло [email protected]. Автор принимает заказы на разработку устройств с применением контроллеров, GSM и GPS технологий.
