   Кварцевый ЧМ передатчик с высоким КПД на 418,8 MHz
    Главная -> Статьи -> Шпионские штучки -> Кварцевый ЧМ передатчик с высоким КПД на 418,8 MHz


<< Назад в раздел   Распечатать Дата добавления: 2010-08-19 | Просмотров: 5527


     Задающий генератор передатчика  выполнен на транзисторе VT1. Его частота стабилизирована кварцевым резонатором ZQ1 на частоту 69,8 MHz, который возбуждается на первой механической гармонике  катушка L1 служит для установки глубины модуляции задающего генератора.

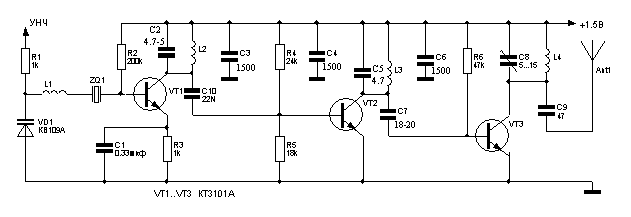

Схема кварцевого ЧМ передатчика с высоким КПД на 418,8 MHz

     На транзисторе VT2 выполнен удвоитель частоты, выходной контур L2C5 которого настроен на 139.6 MHz. Каскад, выполненный на транзисторе VT3, является усилителем мощности, работающем в классе С, с выходного контура L4C8 которого выделяется шестая гармоника задающего генератора. Точная настройка на частоту 418,8 MHz осуществляется изменением емкости построечного конденсатора С8. Катушка L1 намотана проводом ПЭЛ - 0,1 мм на каркасе диаметром 1,5 мм и содержит 50 витков. Все остальные катушки - бескаркасные, намотаны на оправках диаметром 1,5 мм проводом ПЭВ - 0,25 мм. L2 содержит 14 витков, L3 - 8, L4 - 4 витка. Чтоб Повысить КПД выходного каскада, можно выполнить посеребренным проводом того же диаметра.


Добавил:  Павел (Admin)
Автор:  Неизвестно
