   Простой передатчик на 144 МГц
    Главная -> Статьи -> Шпионские штучки -> Простой передатчик на 144 МГц

https://promo-katalog.ru/product/stendy-po-pozharnoj-bezopasnosti-pozharnaya-bezopasnost-%e2%84%961/

<< Назад в раздел   Распечатать Дата добавления: 2010-08-07 | Просмотров: 5875

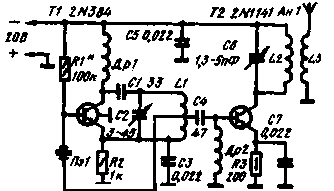

Простой двухтранзисторный передатчик (см. рисунок) предназначен для работы в диапазоне 144 МГц. Его можно использовать как возбудитель в более мощных передатчиках или как генератор при налаживании радиоприемника.

схема


В задающем генераторе (на транзисторе Т1) применен кварцевый резонатор с частотой собственного резонанса 48 МГц. Контур L1C2 настроен на эту же частоту. На транзисторе Т2 выполнен утроитель частоты.

Катушка L1 намотана на каркасе диаметром 12,7 мм. Она содержит 8 витков провода диаметром 0.25 мм. Длина намотки 12,7 мм. Отвод выполнен от середины катушки. Катушка L2 содержит 8 витков провода диаметром 1.3 мм. Длина намотки 25 мм (диаметр каркаса около 8 мм). Катушка L3 содержит 3 витка провода диаметром 1,3 мм.

Индуктивность обоих дросселей (Др1, Др2) порядка 1.8-2 мкГ.

"73 Magazine" (США), 1974. февраль.

В передатчике можно использовать транзисторы КТ315Д и КТ603А, но при этом необходимо изменить полярность включения источника питания.



Добавил:  Павел (Admin)
Автор:  Неизвестно
