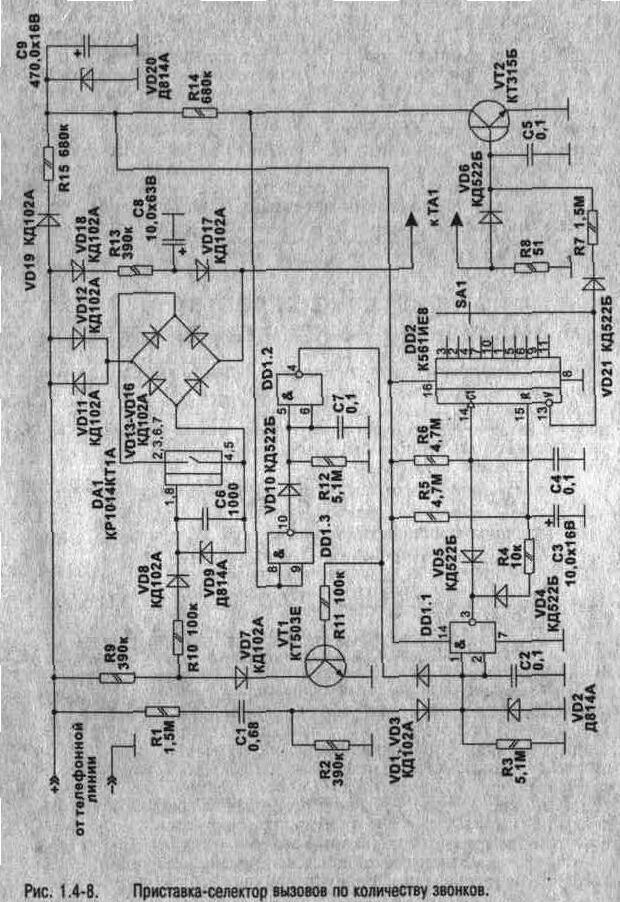

При эксплуатации телефонного аппарата иногда возникает необходимость селекции количества сигналов вызова (звонков), приходящих на телефон. Схема, приведенная на рис. 1.4-8, позволяет достаточно просто реализовать селекцию входящих посылок вызова с АТС (телефон звонит после N-й посылки).
В состав схемы входят:
• входной узел приема и обработки посылок вызова - DD1.1, R1...R3 С1, С2, С4, VD1, VD2...VD5;
• счетчик количества звонков - DD2;
• ключ подключения телефона к линии - DA1, VD13...VD16;
• узел подъема трубки - VT1, VT2, R8, R14, VD6, С5, DD1.2,DD1.3;
• элементы питания: 60 В -VD17, VD18, R13, С8;
8 В - VD19, VD20, R15, С9;
• переключатель селектора звонков - SA 1. Подробное описание работы устройства приведено в [б]. Меняя положение SA 1, можно регулировать число пропущенных звонков. При подключении SA1 к выводу 3 DD2 телефон соединен с линией постоянно. Если трубка положена больше чем на 1 с, схема возвращается в исходное состояние
Данное устройство можно применять в качестве "ночного" телефона, когда первые 5. .6 звонков игнорируются, а дозвониться сможет лишь тот абонент, который знает, что трубку снимут после 6-го звонка. Другой возможный случай применения приставки-селектора - установление приоритета поступления вызова в работе
двух параллельных аппаратов, находящихся в разных помещениях. В этом случае один из аппаратов подключается через приставку-селектор. При поступлении сигнала вызова звонит только один аппарат. Если же трубка не была снята в течении определенного количества звонков, начинает звонить и второй аппарат. Получается своеобразная приставка "директор-секретарь".
Применять такую приставку можно на любых типах АТС с номинальным напряжением в линии 48-60 В и неизменяемой полярностью при установлении соединения.
