В большинстве современных АТС в качестве сигнала вызова используется переменное напряжение частотой 12-25 Гц и амплитудой до 150-200 В (в норме, не менее 90 В). Для формирования импульсов приема посылки вызова используются логические схемы с фильтрующими RC-цепями. которые необходимы для выделения огибающей сигнала вызова. Сформированные таким образом импульсы подаются на схему обработки телефонной приставки. На рис 1.2-6 приведены осциллограммы входных и выходных сигналов

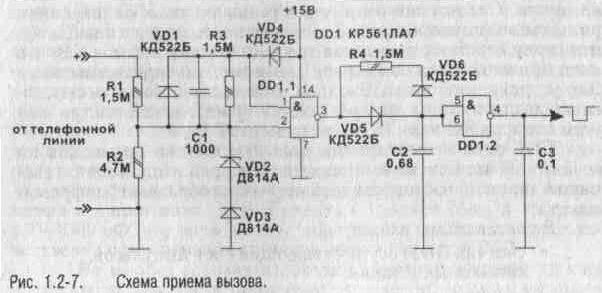

На рис 1 2-7 представлена схема приема вызова, рекомендуемая для использования в устройствах, питаемых от сети 220 В через понижающий трансформатор. Принцип работы схемы заключается в следующем:

В исходном состоянии на входах 1,2 элемента DD1 1 поддерживается единица через VD4 и R3 от источника питания При поступлении переменного напряжения вызова через резистор R1 происходит зарядка конденсатора С1 в соответствии с полярностью диода VDl Таким образом, во время вызова вход 2 DD1 1 находится в состоянии логического нуля, и на выходе 3 DD1 1 появляется единица Формирующие цепочки VD5, С2, VD6. R4 обеспечивают необходимую длительность выходных импульсов, а

конденсатор С- сглаживает фронты импульса на выходе Схема может непосредственно подключаться к счетчику блока обработки

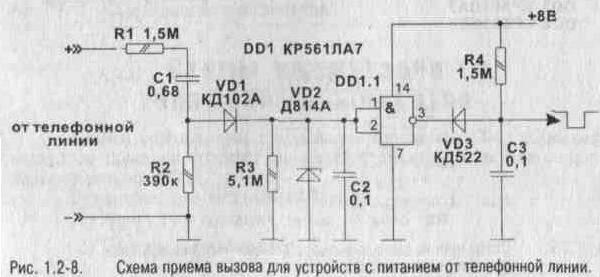

На рис. 1 2-8 приведена схема входного узла для использования в устройствах, питаемых от телефонной линии. Принцип работы схемы заключается в следующем.

В исходном состоянии на выходе 3 DD1 1 поддерживается высокий уровень При поступлении вызова на вход схемы через цепочку R1, С1. VDl происходит заряд емкости С2, что обеспечивает срабатывание элемента DD1 1 Емкость С- быстро разряжается через диод VD3, формируя таким образом передний фронт выходного импульса. -адний фронт формируется после окончания вызова путем заряда С- через резистор R4. Элементы схемы R3, С2 рассчитаны таким образом, чтобы предотвратить срабатывание элемента DD 1.1 при кратковременных импульсах помех в телефон

ной линии Следит помнить, что в реальной телефонной линии при подъеме (опускании) трубки телефонного аппарата наблюдаются серии коротких импульсов дребезга амплитудой до 60 В. что может привести к ложному срабатыванию схемы приема вызова и всего устройства в целом. Входной узел должен обладать определенной инертностью, что достигается практической настройкой путем подбора RC-цепи на входе элемента DD 1 1.

Еще одна схема приема посылки вызова приведена на рис 1 2-9 В этой схеме применяется выборка импульсов с телефонной линии по частоте следования - своеобразный "цифровой фильтр".

В состав схемы входят.

• счетчик DD2. осуществляющий счет импульсов. снимаемых с линии.

• узел приема и формирования импульсов с линии в составе DD1.1, Rl, VD1, VD2, Cl, R2:

• тактовый генератор "строба" на DD1.2, DD1.3 Частота внутреннего генератора равна или чуть ниже 4 Гц. Генератор формирует строб длительностью около 0,25 с, открывающий счет микросхемы DD2. -а время длительности строба на

синxpoвxoд DD2 поступает 6-7 имульсов. и на выходе 5 появляется короткий импульс. Исполнительное устройство может быть выполнено в виде триггернои схемы или с простейшей цепочкой накапливания (диод + емкость) При частоте следования входных импульсов менее 25 Гц счетчик DD2 не успевает сосчитать до б-7 и вновь обнуляется. Таким образом, варьируя элементы тактового генератора (изменяя длительность строба), можно настроить анализатор на нужную частоту анализа посылки вызова с АТС. Входной узел на DD1.1 с введенным последовательным стабилитроном VD1 обеспечивает прием импульсов с линии при снижении напряжения в линии ниже 30 В. Емкость С1 может быть в пределах 180-1000 пФ, что позволяет отфильтровав "дребезг" и более качественно сформировать синхроимпу льсы на входе DD2.

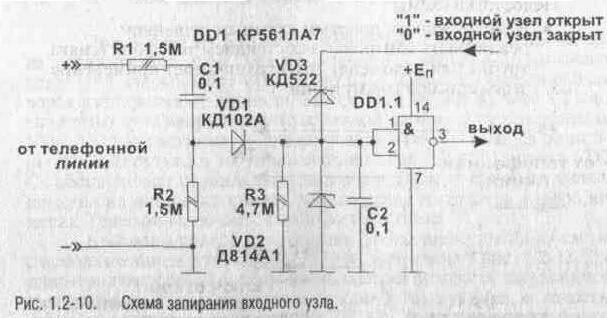

Во многих случаях необходимо запирать входной узсл на время набора номера (в линии присутствуют не посылки вызова, а импульсы набора номера 60 В, 10 Гц) На рис 1 2-10 приведена схема запирания входного узла
