Блок питания СИ-БИ радиостанции

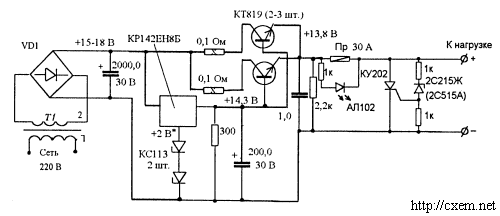

Эта несложная схема позволяет получить хороший коэффициент стабилизации и большой выходной ток, который зависит от числа управляющих транзисторов включенных параллельно.

Подключенный на выходе тиристор надежно сжигает предохранитель если выходное напряжение по каким-то причинам становится выше допустимого, величина напряжения срабатывания защиты зависит от стабилитрона.


В момент срабатывания защиты или перегрузки по току загорается светодиод, сигнализирующий о том, что предохранитель сгорел.


Добавил:  Павел (Admin)
Автор:  Неизвестно
