   USB зарядное устройство для LiIon аккумуляторов
    Главная -> Статьи -> Блоки питания, зарядные устройства -> USB зарядное устройство для LiIon аккумуляторов


<< Назад в раздел   Распечатать Дата добавления: 2008-08-23 | Просмотров: 9870


Всем привет.
У меня тут намедни казус вышел. Телефон сказал "тема питания не раскрыта!" и откинул копыта. В смысле, смазал лыжи. Ну, короче, выключился. И зарядника не у кого одолжить. И у самого нету. И одни компы кругом. И тут мысля - вот бы, думаю, воткнуть телефон в комп и пусть себе заряжается, вроде наладонника. Ну что делать - полез с горя в интернет, смотреть, что могут предложить знающие люди от этой напасти. Оказалось, что знающие люди из корпорации MAXIM и в самом деле могут кое-что предложить. Они выпускают серию микросхем для зарядки практически любых типов аккумуляторов от USB порта компьютера. Об одной из них и пойдет сейчас речь - на злобу дня, это будет зарядник для LiIon аккумуляторов.

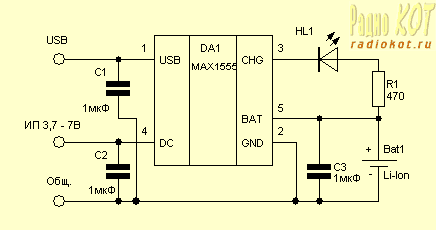

Схема ЗУ

Даже и сказать то особо нечего. Но поскольку все таки надо, то чуток скажу. Для начала, про сам USB порт. Так уж вышло, что с этого порта, в зависимости от его типа - хост или хаб, мы можем снять 500 или 100 миллиампер чистого тока под собственные нужды. Но поскольку, микросхема точно не знает куда её воткнули, то она ограничивает ток заряда аккумулятора значением 100мА. Однако у нее есть еще один вход - к нему можно подключить любой источник питания, включая китайский "кубик", который просто втыкается в розетку, после чего начинает греться. В этом случае, ток заряда будет составлять уже 350мА. Если же вас угораздит подключить сразу два источника - и USB и источник питания, то микросхема выберет последнее, в смысле не последнее подключенное, а источник питания. Светодиод HL1 горит до тех пор, пока батарея не заряжена. Учитывая то, что компонентов в схеме совсем не густо, а сама микросхема выпускается в корпусе THIN SOT 23, ничего не мешает сделать эту штуку совсем крохотной, упихать внутрь какого нибудь USB разъёма и наружу вывести только провод для соединения с телефоном. И можно заряжать мобильник вообще от чего угодно - лишь бы это что угодно имело USB порт. Кстати, о USB. Чуть ниже, приведена схема расположения контактов в оном разъеме со стороны компьютера.


Номер контакта

Для чего нужен

1

+5В

2

-Data

3

+Data

4

Общий (GND)

Источник: www.radiokot.ru
