   «Супертрансформатор» из ТВЗ 1-9 или ТВК
    Главная -> Статьи -> Ламповые усилители низкой частоты -> «Супертрансформатор» из ТВЗ 1-9 или ТВК


<< Назад в раздел   Распечатать Дата добавления: 2008-03-17 | Просмотров: 30483


Название «супер» конечно условно J, в сравнении с непеределанным.

И не претендует на самый лучший трансформатор. J

Этот вариант переделки отлично подойдет для телефонного усилителя и предусилителя.

Подобное предлагалась неоднократно. Ничего нового.

Для начала рассчитываем нужный коэффициент трансформации.

Если для наушников, то исходя из их сопротивления.

Если для предусилителя, то из нужного коэффициента усиления всего каскада.

Например, усиление лампы 40. нам нужно усилить в 4 раза. Тогда коэфф трансформации

40/4= 10. то есть 10:1

При использовании в качестве буферного каскада коэффициент трансформации выбирается равным коэффициенту усиления лампы, для получения единичного усиления.

Итак:

Разбираем трансформатор и сматываем все обмотки.

Склеиваем каркас эпоксидным клеем и стачиваем надфилем углы.

Для получения идентичных параметров железо лучше взять пополам из двух трансов.

Лучший вариант железо от ТВЗ-Ш.



Для расширения частотного диапазона вверх нужно секционирование.

Достаточно 3-5 секций первички и 4-6 вторички.

Возьмем вариант предложенный С. Куниловским:

Три секции первички- 1500+2000+1500 =5000 витков. Диаметр провода 0,08мм.

Четыре секции вторички по 150 витков. Диаметр провода 0,3мм. Которые соединяются по две параллельно и в зависимости от сопротивления нагрузки параллельно или последовательно.


Рисунок С.Куниловского.

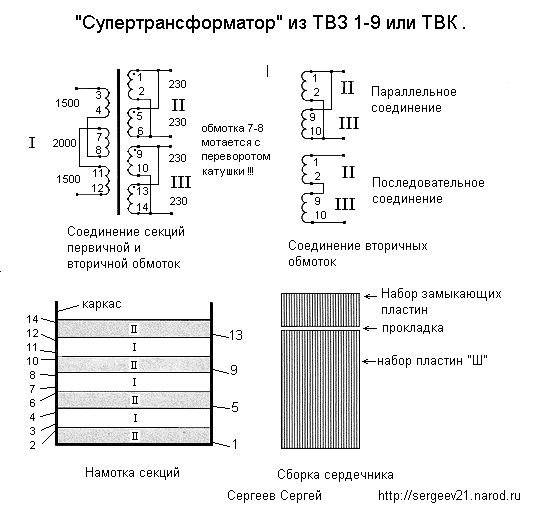

Мой вариант: 3 секции первички: 1500+2000+1500=5000 витков проводом 0,08мм.

Первичка мотается внавал и вторая секция с переворотом катушки для снижения паразитной емкости. Подключение показано на рисунке.

Нумерация выводов соответствует очередности намотки.

Число витков вторички выбираем исходя из нужного коэффициента трансформации, и мотаем 4 секции проводом 0,25.

Я мотал 4 секции вторички по 230 витков. (три слоя)

Собираем в обратной последовательности. Прокладка из одного слоя принтерной бумаги. Толщина 0,1 мм.

Коэффициент трансформации 22:1 или 11:1 в зависимости от коммутации вторички.

Активное сопротивление первичной обмотки 1,8 ком.

Вторичной 2,3 ома при параллельном соединении.

Еще лучше получается с первичкой намотанной проводом 0,1 мм.

Активное сопротивление первички 1.2 ком.


Добавил:  Павел (Admin)
Автор:  Сергеев Сергей
