   Усилитель на ГМ 70
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Усилитель на ГМ 70


<< Назад в раздел   Распечатать Дата добавления: 2008-03-28 | Просмотров: 22566


История развивается по спирали. Пришло время создать ламповый усилитель. Это оказалось совсем не просто. Нужно было отключить внутри себя постулаты транзисторного видения мира, перестроить все под ламповое . Знания под черпнуть практически негде: книги по лампам в основном ушли на мусорку. Пришлось лопатить инет. Примерно год ушло на поиски знаний и приемлемой схемы для повторения.

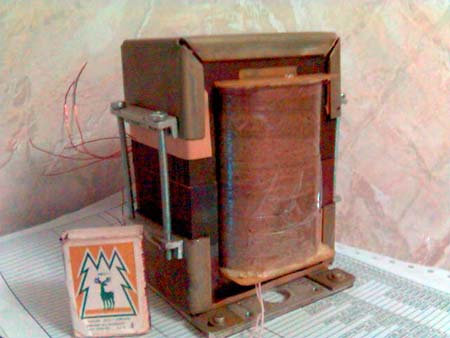

Вначале хотел сделать А класс на 2 6П3С в параллель но отверг эту схему . Подумал 6 ватт маловато будет . Потом попалась схема Манакова 6Э5П - ГМ 70 23 ватта А класса. За глаза . Трудности начались где и не предполагал .1 где найти ЖЕЛЕЗО. Ноги привели меня в самый старый кинотеатр города . Оказалось что жив курилка .В подвале лежали и ждали меня ламповые усилители ЛОМО У 013 (надпись на шильде). 2 такт на 6Р3С. Небритый электрик отпустил мне их целых четыре штуки и еще 5Ц3С целую коробку. От счастья дыхание спирало. Железа наскручивал оттуда кг 30. Изготовленный выходной транс пропустил 35 кГц без спада .Изготовил его из двух Ш пластин поставленных друг на друга , идею позаимствовал у Демченко. Витки пропитал мазью из воска, сваренного с трансформаторным маслом (додумался сам). Сечение железа 18 см кв . вес 7.5 кг. Вот посмотрите :

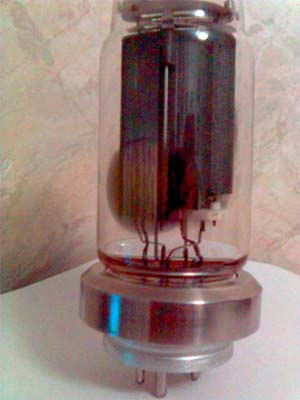

Следующая проблема панелька под гм-ку - нету и не предвидится .Я решил ее по своему: из нержавейки выточили фланец в котором винтом- штифтом фиксируется юбочка лампы,

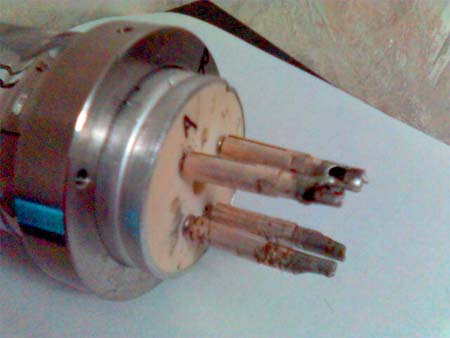

сам фланец крепится на верхней панели корпуса ,а контакты вынуты из мощного военного разъема и сверлом доведены до нужного диаметра.

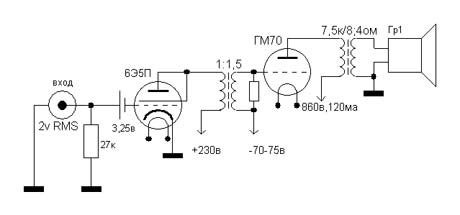

По мере того как я набирался знаний по ламповой науке я решил что разделительный конденсатор хуже чем разделительный транс . Тут мне попалась схема А. Шалина Любезно выложенная для всеобщего обозрения :

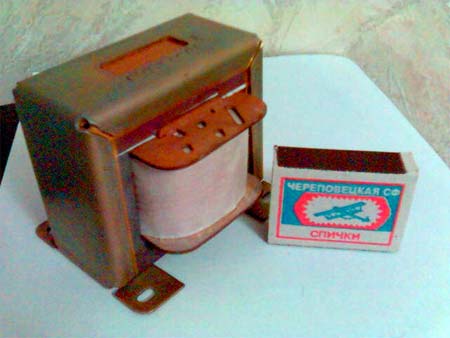

А надо сказать очень лаконичная .Я выудил из сети порядка 20 схем на ГМ 70 и 211 лампах но схема Шалина как то сразу понравилась ,я решил на ней и остановиться, связавшись с ним выспросил как устроен межкаскадный транс , изготовил его по его рекомендациям. За что ему большое спасибо. Из театрального железа полоса по уровню -3дб получилась 8Гц 38кГц:

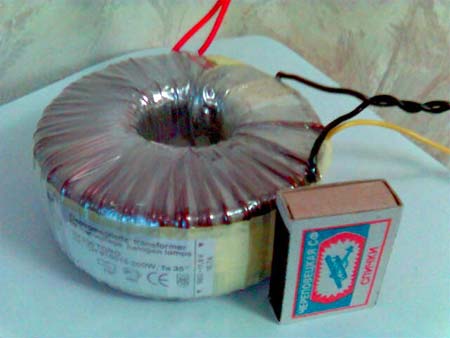

Накал ГМ 70 питается от тора . В магазине электротоваров можно найти торы для подсветки витрин галогенными лампами 12в

в этом трансе 200 W в 2 провода намотано 12 в. Минимальная переделка и у вас 20в с идеальной средней точкой.

Анодное ГМ70 питается от ТС180 фотографировать его? Сделано оно по схеме удвоения на 5Ц3С. К каждому кенотрону по емкости 20 мкф*500в, добытые из тех усилителей потом 2 емкости в параллель

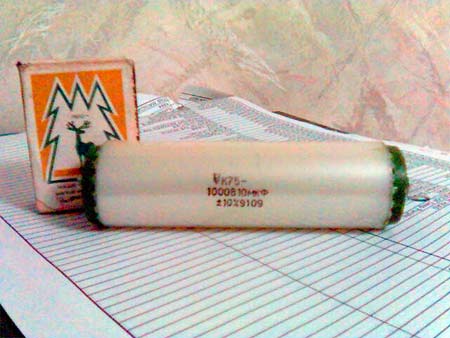

дроссель 10 Гн 12.5 см железа почти как половина выходного и главная емкость МБГВ 200мкф*1000 в. В справочнике по емкостям про нее сказано, что она хорошо работает в импульсном режиме ,что и послужило предпочтением в выборе. Собственно содрал я это питание опять у Демченко, в схеме его ?онгаки? .Хотя тупо повторять ее нельзя, там неправильно подключен один кенотрон. Сеточное смещение тут все просто 4 шустрых диода, П фильтр, правда тут уже электролиты и не БГ, негде их взять . Но хоть зашунтированные К40У9 . а дроссель самый простой из телека 5- 0.08 .Со знаком качества. Да и еще резистивный делитель для регулировки смешения. С питанием ГМ вроде все .

Теперь 6Э5П ее питает свой трансформатор по железу аналогичный межкаскадному , даже жалко его туда тратить, уж больно хорошее . анодное по схеме как сеточное у ГМ 70 .накал со средней точкой. Тут все просто .Сколько пришлось пересмотреть схем чтобы это просто сказать.

С тяжелыми вещами покончено .Хотя есть еще один трансик .О нем я расскажу попозже.

Весу с корпусом на один канал набралось 28 кг. Я бы порекомендовал начать построение усилителя именно с корпуса. Потому как монтаж на фанерке зачастую на ней и заканчивается , если еще и электротравмы с близкими не случатся.

Вот как это выглядит перед покраской.

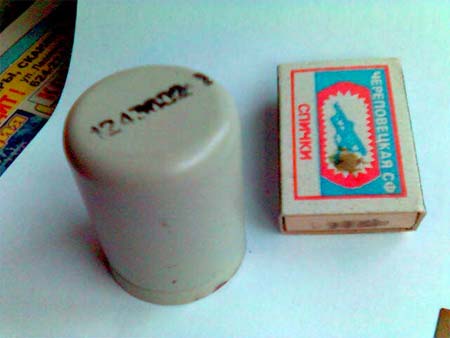

Сверху усилителя расположил выходной транс. Он закрыт большим цилиндром из нержавейки ( из хозтоваров- контейнер для продуктов) под маленьким разделительный транс (кружка с оторванной ручкой) и еще МБГВ , к нему я припаял 2 уха для крепления.

Громкость я сделал на автотрансформаторе. Железо ,если его можно так назвать взято из киповского усилителя на 2 лампах .

оно оказалось пермаллоем и пропустило полосу линейно до 55 кГц дальше генератор у меня не генерирует. П железо 1,2 см стержневого типа.

 На 2 катушках разместилось 5500 витков 0,1 с отводами на 12 положений переключателя .35 Гн индуктивность обмотки .У нас в городе есть центр сертификации там в лаборатории есть прибор меряющий слоновьи Гн так вот шоколадку и туда. Мерить. Это подсказка где найти L метр.
