   Двухтактный усилитель на 6р3с-1 или 6п45с
    Главная -> Статьи -> Ламповые усилители низкой частоты -> Двухтактный усилитель на 6р3с-1 или 6п45с


<< Назад в раздел   Распечатать Дата добавления: 2008-03-17 | Просмотров: 35385


Это разработка где-то конца 80-х. За это время показала себя достойно и универсально: годится как для любителей качественного звука (сочинял для себя), так и для музыкантов, которым нужна моща.

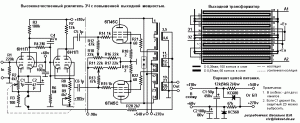

Двухтактный усилитель на 6р3с-1 или 6п45с

Краткое лирическое вступление. В своё время был очень популярен усилитель, опубликованный в журнале "Радио" 72г. Я тоже повторял эту схему. Недостатки её известны многим, кто её повторял: невысокая линейность, слабая устойчивость на ИНЧ, недостаточная устойчивость по ВЧ (от чего в схему введен корректирующий кондюк), узковатый частотный диапазон, и ещё что-то, чего сейчас не припомню. И главное - звучание оставляло желать лучшего.

Такого у себя дома я терпеть не мог: уши свои - не казённые. Первое, с чего я начал модернизацию - замена выходного транса. Изменения, внесенные в выходной транс напрашивались сами собой - ужесточить связь обмоток обратной связи (ультралинейных) с остальными обмотками, чем уменьшить Кг на высших частотах, и улучшить частотные и фазовые характеристики выходного каскада. В том варианте, что я применил в новой конструкции удалось расширить частотный диапазон, повысить устойчивость на ВЧ, понизить выходное сопротивление. Звучание заметно улучшилось, но теперь вся схемотехника (клон т.н. "схемы Вильямсона") стала казаться притянутой в Hi-Fi за уши - выполнена как-то "в лоб", слабым звеном оставались слабая устойчивость с ООС на инфранизких частотах, повышенные нелинейные и частотные искажения (особенно на ВЧ).

Дальнейшее усовершенствование вылилось в полному отказу от этой схемы. Было перепробовано много разных схемотехнических решений. Попытки найти оптимальный вариант привели к тому решению, который предлагаю. Hа входе я применил каскодный УН с высокой линейностью, далее - фазоинверсный каскад с разделённой нагрузкой, имеющий наибольшую линейность. При этом связал я их непосредственно, чтобы уменьшить фазовые сдвиги по пути прохождения сигнала. На выходе, правда остался знакомый ультралинейный выходной каскад с небольшими изменениями (с целью удобства наладки и повышения устойчивости), и, как уже говорилось с улучшенным выходным трансом. На схеме я условно разделил предварительные каскады, связка триодов в котором собственно и являются моим ноу-хау;), и выходной каскад, вместо которого можно присоединмть любой подходящий. При правильно изготовленном и налаженном усилке, максимальные амплитуды на управляющих сетках выходных ламп должны быть не менее 80В в нагрузке 47к. А это дало возможность полностью раскачать 6П45С. И что важно, при всех своих достоинствах схема оказалась даже проще той, от которой пришлось уходить.

В результате получился усилитель со звучанием, которое (при должных мерах), вполне может претендовать на hi-end ;) Усилитель абсолютно устойчив, поэтому его можно использовать как с глубокой ООС, так и вообще без неё - линейность всех каскадов обеспечивает малые искажения и с разомкнутой петлёй ООС.

Из двух 6Р3С, мне удавалось получить >150ватт, из двух 6П45С - >220 ;), а в варианте с сеточными токами (специально для музыкантов) - 400ватт пиковой мощности! Но та схема уже заметно отличается от приведённой.

Подробные параметры усилителя я сейчас привести не могу - давно не мерял. Тем, кому нужен звук а не параметры, информации для повторения я дал достаточно, а если очень нужно, могу (хоть и очень в лом) перемерять. Для журнала перемерял бы наверное. А тут и так сойдёт :o)

Что касается наладки, то она проста:

  1. собрать стандартную схему измерения параметров;
  2. отключить ООС;
  3. включить усил и прогреть катоды;
  4. резисторами R10 и R11 выставить токи покоя вых. ламп 30...60мА (0,06...0,12В на катодах), но обязательно одинаковыми;
  5. без подачи сигнала на вход, регулем R2 выставить на катоде фазоинвертора 105В;
  6. подать сигнал на вход до получения напряжения на нагрузке 15 вольт (для 6-омного варанта);
  7. резистором R9 выставляется минимум 2-й гармоники на выходе;
  8. восстановить ООС (не обязательно).

Пункт 7 можно пропустить, если заменить R8 и R9 на один, сопротивлением 12к (это может на качество даже никак не повлиять, особенно с ООС).

Для питания усилителя понадобились дополнительные напряжения: 410В(10мА/канал) и стабилизированное 68В (б/т). На схеме показан идин из вариантов их получения из имеющихся. Здесь можно сделать по-разному. У меня, например, есть источник стаб. +220В для питания предусилителя, так я +68 получил делителем.

В своё время схема была окутана коммерческой тайной. Теперь please - пусть кто хочет попробует. Повторюсь, что связка УН-ФИ универсальна, и может быть использована для раскачки различных выходных PP каскадов (триодных, пентодных, класса А, АВ). Для каждого конкретного случая возможно придётся произвести перерасчёт некоторых элементов, что делается очень легко. В этом я могу оказать помощь нуждающимся.

P.S: Подобной переделке хорошо поддаются усилители "Прибой" - качество заметно улучшается.


Добавил:  Павел (Admin)
Автор:  Vladimir Vasilyev
