Тракт АМ ЧМ автомагнитолы на микросхеме СХА 1238

<< Назад в раздел Распечатать

Дата добавления: 2008-02-21 | Просмотров: 11115

Поскольку в современной аппаратуре тракт АМ стал дополнительным, а тракт ЧМ является основным, то его конструкции уделяется основное внимание. Структура этого тракта такова: резонансный УВЧ (возможна АРУ либо дискретное управление усилением), преобразователь частоты, пьезофильтр ПЧ, широкополосный УПЧ, частотный детектор, стереодекодер. Число настраиваемых контуров - от двух до четырех, в зависимости от требований, предъявляемых к избирательности приемника. УВЧ и преобразователь частоты выполнены, как правило, на одной микросхеме (например, TA7358AP или KA22495), реже - на дискретных элементах (в моделях высокого класса). УПЧ и стереодекодер также представляют собой отдельные микросхемы, хотя есть и комбинированные, объединяющие эти два узла.

В качестве примера рассмотрим тракт ПЧ ЧМ и стереодекодера автомагнитолы "Road Star" выпуска 1993 г. (рис.3). С выхода преобразователя частоты сигнал ПЧ частотой 10,7 мГц поступает на апериодический первый каскад УПЧ. Его задача - согласовать преобразователь с пьезокерамическим фильтром ZF1 и компенсировать потери в нем. Далее сигнал поступает на широкополосный УПЧ. Фазосдвигающий контур L1C3, настроенный на ПЧ, входит в состав частотного детектора. После детектора комплексный стереосигнал поступает на стереодекодер. Установка режима его работы производят резистором R7. Конденсаторы C11, C12 совместно с элементами коммутатора сигнала (на схеме не показаны) образуют цепи компенсации предыскажений.

Структура входных каскадов тракта ЧМ - резонансный УВЧ и преобразователь частоты с отдельным гетеродином - также традиционна. В старых моделях УКВ-блок выполнен на дискретных биполярных транзисторах и представляет собой единую конструкцию с ферровариометром. В настоящее время широко применяют настройку контуров варикапами, причем исключительно в радиоприемных трактах с синтезаторами частоты (в петле ФАПЧ). В отечественных автомобильных приемниках часто применяют для настройки многооборотные резисторы. Настройка конденсаторами сейчас применяется только в дешевых моделях, выполненных с совмещенным трактом АМ-ЧМ на микросхемах. Поскольку при таком построении в составе тракта УКВ есть только один перестраиваемый контур на выходе УРЧ, избирательность по зеркальному каналу невысока.

рис.3

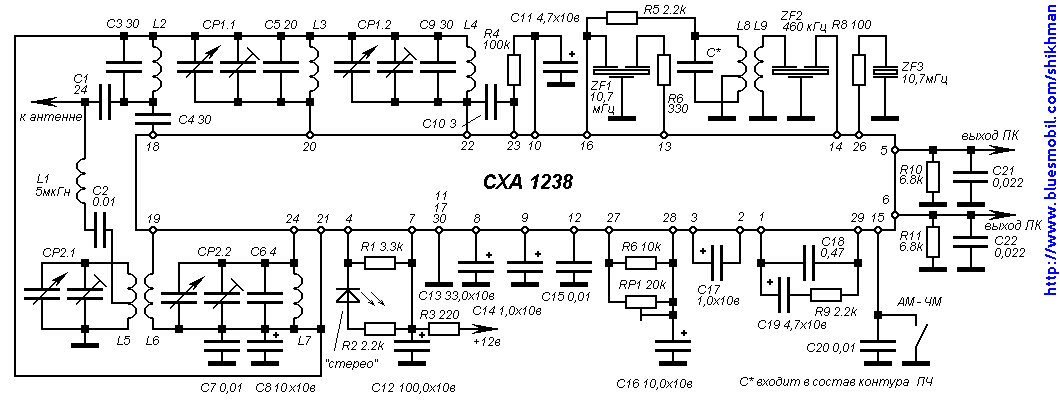

По такой же или сходной схеме выполнен радиоприемный тракт практически всех дешевых автомагнитол азиатского производства с аналоговой настройкой. Тракты АМ, ЧМ и стереодекодер выполнены на одной микросхеме CXA1238 фирмы Sony, включенной по типовой схеме. Перестройка приемника производится счетверенным блоком конденсаторов переменной емкости. Коммутация диапазонов - внутренняя по выводу 15, единственный орган управления - переключатель SA1. Сигналы диапазона СВ выделяются входной цепью L1C2L5CP2.1 и поступают на вход тракта АМ (вывод19). Контур гетеродина L7C6CP2.2 подключен к микросхеме полностью. Широкополосная входная цепь диапазона УКВ образована контуром L2C3C1, далее сигнал после резонансного УВЧ (нагрузка - контур L3C5CP1.1) поступает на преобразователь частоты. Широкополосный УПЧ общий для обоих трактов, избирательность определяется пьезофильтрами ZF1 и ZF2. Резонатор ZF3 входит в состав ЧМ-детектора с ФАПЧ. Стереодекодер помимо основной функции выполняет функции линейного усилителя в тракте АМ. Подстроечным резистором RP1 устанавливают режим работы стереодекодера (частота поднесущей - 38 кГц, синхронизируемая пилот-тоном).. Конденсаторы C21 , C22 совместно с резисторами R10,R11 образуют цепи компенсации предискажений.
