После изготовления жучка возникает
вопрос чем его слушать. Естесно радиоприемником. Только
вот каким? Хорошие приемники стоят хороших денег, а
обычному юзеру часто доступны только дешевые китайские
модели, чувствительность которых очень плохая, а
дальность приема сигнала от жучка зависит от
чувствительности приемника так же, как и от мощности
жука. Об исправлении этого недостатка мы и
поговорим.
Самый распостраненный из этих приемников -
"сканер", где настройка производится двумя кнопками -
"reset" и "scan". Его основа - микруха TDA7088 (SC1088<).
Вариантов конструкции много, но схема везде одна и та же
с точностью до номеров деталей. Антенной в приемнике
служит провод наушников, который подключается к выходу
зч усилителя через развязывающую цепь, позволяющую
отделить вч сигнал, наводимый в проводе полем
радиостанции. Это достигается включением последовательно
с наушниками двух дросселей на 10 мкГн, которых явно
недостаточно для хорошей работы приемника. Первая
доработка заключается в увеличении индуктивности этих
дросселей. Для этого надо взять маленькое ферритовое
кольцо, намотать на нем 40-60 витков провода ПЭВ-0.1 и
вхуярить вместо дросселя идущего на плюс питания. После
этого чувствительность должна повысится до 7-8 мкв/м,
т.е. до собственной чувствительности микросхемы. Хотя
это уже неплохо по сравнению с 15 мкв/м, которые
приемник давал до этого, все равно это мало. Чтобы
дальше повысить чувствительность пассивными элементами
уже не обойдешься, надо собирать усилок. Исходя из
понятия чувствительности, усилок может быть как ВЧ так и
ЗЧ. Со вторым я думаю проблем не будет - можно например
подключить к приемнику активные колонки от компа. С
первым будет побольше геморроя. Сначала надо оторвать из
приемника входную цепь - катушку L2, кондеры C10, C11,

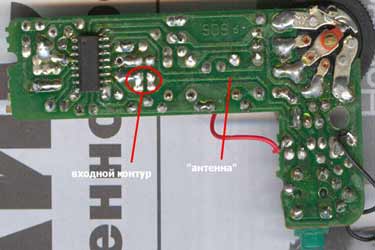

C7 и резистор R2. Все это показано на
рисунке:
Транзистор можно заменить на КТ316, КТ325. Ток потребления усилителя - около 3 мА. Следует учесть, что антенна на схеме только подразумевается, на самом деле это отвод от дросселя (см.выше), в разрыв которого и включается УВЧ. Не забудьте перерезать эту дорожку на плате, а то ничего не получится! В заключении хочется сказать, что на этом все издевательства над приемником не закончены. Мы еще будем менять диапазон, приделывать микронаушники, и даже делать из приемника радиопереговорное устройство! Об этом в следующих статьях, короче to be continued...
А вот и часть 2. Итак, приступим. Берем уже известный нам приемник, раскручиваем...Если приемник не тот же самый - неважно. Я уже объяснял что все они одинаковые, т.к. сделаны китайцами по своему образу и подобию ;)) Китайский феномен состоит в том, что их (китайцев) много и становится все больше и больше, потому что они юзают прзервативы собственного производства :)), но все они одинаковые...Минусы и все тут...Отсюда следует что раскрутив свой приемник ты должен увидеть примерно следущее: много деталей, среди которых две кнопки и регулятор громкости, микросхему и две катушки. Иногда катушка бывает только одна - значит этот приемник делали минусы еврейского происхождения :)) Она-то нам и нужна. Отличить ее несложно - обычно витки разогнуты и сама катушка залита парафином. Ах да..Блин...Забыл рассказать про цель всего етого геморроя...Здесь следует сделать небольшое лирическое (или не очень) отступление. До сих пор на этом сайте речь шла об устройствах, использующих стандартный FM диапазон (специально для глухотупых: стандатный FM диапазон ето 88-108 МГц). Конечно прикольно например поставить жука соседу и транслировать его телефонные разговоры на весь дом :)) Но если тебе не надо, чтобы каждый дурак смог поймать на свой приемник сигнал от жука, то тут етим стандартом уже не обойдешся :(( Следовательно стандарт надо изменить :)

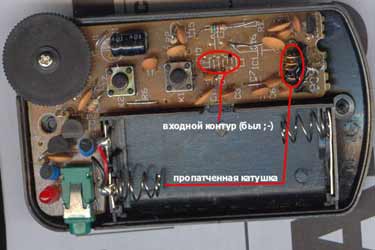

Итак ты видишь катушку...Ето хорошо, значит твои мозги еще не до конца опухли ;))
Так вот берешь ету катушку, отматываешь от нее 1-2 витка и впаиваешь на место.
После чего сжатием/растяжением витков добиваешся чтобы первой сканируемой станцией была последняя в диапазоне.
Это своего рода маркер будет. Совсем убирать радиостанции из диапазона я не советую, т.к иногда не поймешь работает приемник или нет...
Все. С приемником готово...Теперь надо таким же образом пропатчить жучок и все! Можно не волноваться что кто-то (кроме тебя) услышит разговоры твоего соседа..
Хотя не надо забывать про ФСБ, ФАПСИ и прочие службы- они могут услышать и увидеть все что захотят :((
Так что когда в следующий раз оторвешь жопу от компа и пойдешь за пивом в холодильник, загляни в свой сортир и поищи там скрытую камеру :))
Говоришь что у меня параноя? Никакой паранои чувак, просто MATRIX HAS YOU !!!
