   Радиоприемник на микросхеме TDA7000 (174XA42)
    Главная -> Статьи -> Радиоприемники -> Радиоприемник на микросхеме TDA7000 (174XA42)


<< Назад в раздел   Распечатать Дата добавления: 2008-02-18 | Просмотров: 11115

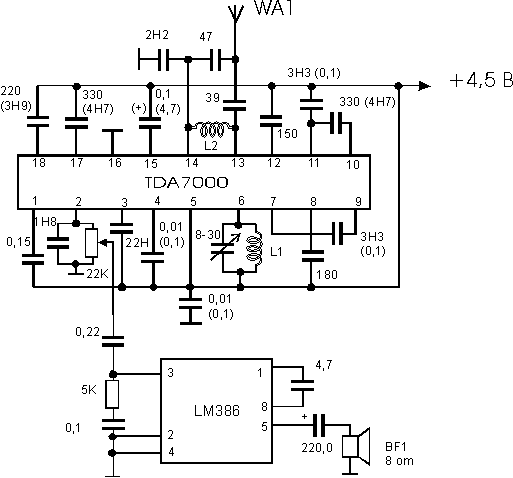

Схема приемника на микросхеме TDA7000

Диапазон частот микросхемы 1,5-150 МГц.

В скобках указаны номиналы конденсаторов для узкополосной ЧМ
(при этом 3-ю ножку микросхемы можно оставить свободной).

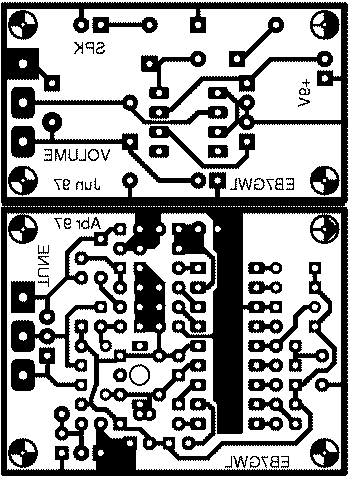

Чертеж печатной платы со стороны проводников

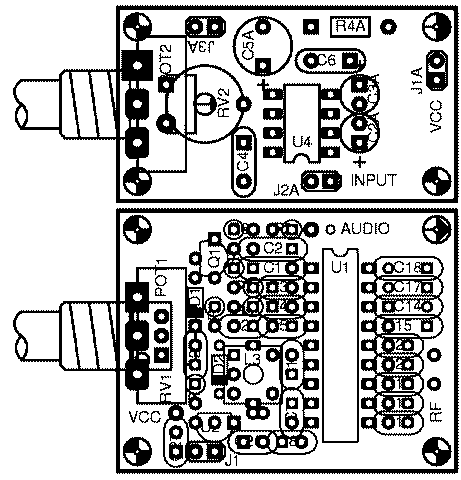

Чертеж печатной платы со стороны элементов

Литература:

1. К174ХА42 - однокристальный ЧМ приемник. Радио N 1 1997 г.
2. Однокристальные ЧМ приемники. Радио N 2 1997 г.
3. Радиоприемные устройства на микросхеме К174ХА42А. Радио N 5 1997 г.


Добавил:  Павел (Admin)
Автор:  Неизвестно
