УКВ ЧМ приемник на КХА060

    Главная -> Статьи -> Радиоприемники -> УКВ ЧМ приемник на КХА060

---

<< Назад в раздел   Распечатать

Дата добавления: 2008-02-19 | Просмотров: 11188

---

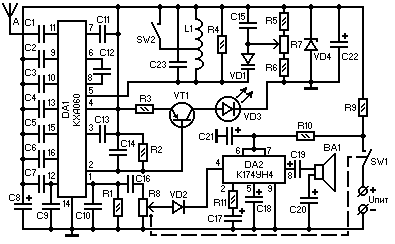

Микросхема КХА060 является аналогом сборки КХА058, содержит двойной балансный смеситель и схему АПЧГ, что позволяет собрать на ее основе простейший УКВ ЧМ приемник на два диапазона - 66-73 МГц и 98-107 МГц.

С1 - 47 пф С2, С9, С10, С12 - 3н3 С3, С11 - 180 пф С4, С14, С16 - 0,1 мкф С5, С15 - 330 пф С6 - 220 пф С7, С13 - 10н С8 - 47,0 х 6,3 В С17, С18, С21, С22 - 20,0 х 6,3 В С19, С20 - 100,0 х 6,3 В C23 - 18 пф	R1 - 30 кОм R2 - 180 кОм R3 - 220 кОм R4 - 47 кОм R5, R6 - 2 кОм R7 - 100 кОм R8 - 10 кОм	при Uпит = 6 В: R9 - 220 Ом R10 - 0 Ом R11 - 350 Ом при Uпит = 9 В: R9 - 510 Ом R10 - 680 Ом R11 - 360 Ом
VD1 - КВ102А VD2 - КД521Г VD3 - АЛ307БМ VD4 - КС133Г	VT1 - КТ3107А BA1 - R = 4...20 Ом SW1 - "Вкл. пит." SW2 - "Диапазон"	L1 - 5 витков диам. 6 мм; провод ПЭВ-1 0,6; отвод от 2-го витка

К. С. Селин
Украина, г. Житомир

---

Добавил:  Павел (Admin)
Автор:  К. С. Селин Украина, г. Житомир

---
