Приемник на 28...29,7 МГц

    Главная -> Статьи -> Радиоприемники -> Приемник на 28...29,7 МГц

---

<< Назад в раздел   Распечатать

Дата добавления: 2007-11-05 | Просмотров: 20523

---

Приемник выполнен на четырех лампах по супергетеродинной схеме. Напряжение сигнала из антенной цепи через конденсатор С1 поступает на контур L1C2C3, настраиваемый конденсатором переменной емкости С3 в резонанс на частоты 28...29,7 Мгц (рис.1).

Входной контур через конденсатор С4 подключен к сигнальной сетке гептодной части лампы 6И1П (Л1), используемой в качестве преобразователя частоты. Необходимое отрицательное смещение на первую сетку лампы Л1 создается за счет падения напряжения на резисторе R2.

Рис.1. Принципиальная схема

Гетеродин приемника выполнен по схеме с индуктивной обратной связью на триодной части лампы 6И1П. Контур гетеродина L2C9C10 через конденсатор C8 подключен к сетке. Обратная связь в анодной цепи осуществляется с помощью катушки L3. Настройка контура гетеродина в пределах заданного диапазона производится с помощью КПЕ C9, имеющего общую ось с конденсатором C3.

Высокочастотные колебания, создаваемые гетеродином, поступают на третью сетку гептодной части лампы, заставляя изменяться анодный ток преобразователя в такт с генерируемыми триодом высокочастотными колебаниями. При воздействии сигнального напряжения на первую сетку преобразователя анодный ток станет также изменяться в такт с приходящими колебаниями.

Следствием этого будет появление в составе анодного тока колебаний разностной или промежуточной частоты, которая выделяется с помощью полосового фильтра, включенного в анодную цепь преобразователя. Фильтр состоит из двух контуров, связанных индуктивно (L4C11 и L5C12) и настроенных на частоту 1600 кГц. Необходимая чувствительность достигается применением в приемнике двух каскадов усиления ПЧ (Л2, Л3) выполненных на лампах 6Ж1П. Кроме того, в детекторный каскад приемника введена обратная связь. Это значительно повышает чувствительность и избирательность приемника, а также дает возможность према телеграфных радиостанций, работающих немодулированными колебаниями.

Детекторный каскад собран по схеме сеточного детектирования. Обратная связь осуществляется с помощью катушки L9, индуктивно связанной с контуром L8C18. Регулировка обратной связи производится с помощью конденсатора переменной емкости C25.

Выходная лампа Л4 (6Ж1П), используемая в качестве сеточного детектора, одновременно служит усилителем низкой частоты. Регулировка громкости осуществляется с помощью переменного резистора R15, включенного в цепь питания экранной сетки Л4. В анодную цепь лампы Л4 последовательно с ВЧ дросселем Др2 подключена первичная обмотка выходного трансформатора Тр2. Вторичная обмотка Тр2 соединена с гнездами, в которые влючаются головные телефоны.

Для питания приемника используется выпрямитель, собранный по мостовой схеме на диодах Д1-Д4. Фильтрация выпрямленного напряжения осуществляется обычным П-образным фильтром. Сигнальная лампочка Л5 служит индикатором включения приемника.

Детали и монтаж

В приемнике использованы широко распостраненные детали, а контурные катушки и блок конденсаторов переменной емкости с верньерным устройством изготовлены самостоятельно. При отсутствии подходящих фильтров ПЧ, дросселей высокой и низкой частоты, силового и выходного трансформаторов их также можно изготовить самостоятельно.
Конструктивные и намоточные данные всех катушек индуктивности, фильтров ПЧ и ВЧ дросселя приведены в таблице.

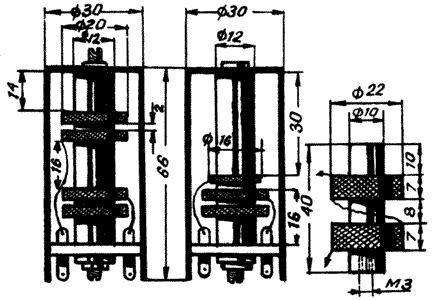

На рис.2а, б показана конструкция фильтров ПЧ и ВЧ дросселя.

Рис.2а

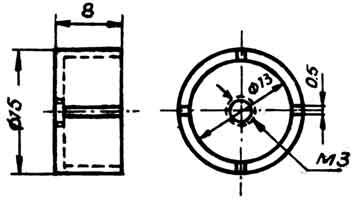

Рис.2б. Подстроечный сердечник ВЧ контуров

Контурные катушки намотаны на цилиндрических каркасах из изоляционного материала диаметром 20 мм. Материалом для каркасов может служить полистирол, керамика, гетинакс, оргстекло, эбонит и т.д. Можно воспользоваться готовыми каркасами, например, катушками коротковолновых диапазонов от приемников "Звезда", "Мир", "Балтика" и др. Катушка обратной связи L3 намотана на общем каркасе с катушкой гетеродина L2 между ее витками.

Для облегчения налаживания приемника катушки L1 и L2 снабжены латунными подстроечными сердечниками (рис.2). Подстроечные сердечники должны свободно перемещаться внутри каркасов катушек. Для этого внутри каркасов катушек укрепляют латунные шпильки длиной 35 мм с резьбой М3, используемые одновременно для крепления катушек к шасси.

В приемнике использованы фильтры промежуточной частоты от приемника "РСИ-4". В случае затруднения при выполнении бескаркасной намотки типа "универсаль", можно произвести намотку этих катушек "внавал". Для этого в соответствующих точках каркаса укрепляют шайбы из изоляционного материала и провод укладывают в промежутки между ними. Литцендрат может быть заменен одножильным проводом соответствующего сечения, но добротность контуров при этом получается значительно ниже.

В этом случае для получения достаточной добротности катушек рекомендуется воспользоваться броневыми карбонильными сердечниками (например, СБ-12а) или снабдить их ферритовыми сердечниками. Можно также воспользоваться заводскими фильтрами ПЧ от радиовещательных приемников. Старые обмотки у таких фильтров, обычно настроенных на частоту 465 кГц, удаляют и заменяют новыми обмотками, подогнав величину индуктивности катушек.
Катушку обратной связи L9 желательно выполнить на подвижном каркасе. Это позволит при наладке приемника подобрать наивыгоднейшую величину связи с контуром L8C18.
Дроссель высокой частоты Др2 наматывают способом "универсаль" или "внавал". В качестве Др2 можно также использовать любую контурную катушку ДВ диапазона от радиовещательного приемника.

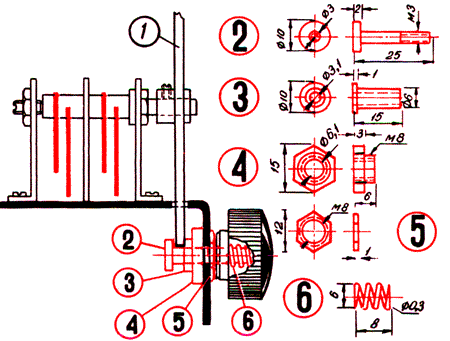

Верньерное устройство вместе со всеми входящими в него деталями изображено на рис.3.

Рис.3

Диск 1, на который наклеивают шкалу настройки приемника, изготовлен из листовой стали толщиной 1 мм. В него запресовывают втулку с двумя стопорными винтами для установки диска на оси блока КПЕ С3, С9. Детали фрикциона 2 и 3 - латунные, пружина 6 - стальная. Общий вид собранного блока КПЕ С3, С9 и отдельные его детали изображены на рис.4.


Рис.4

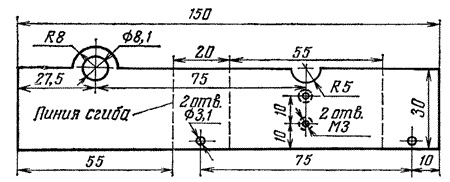

Прямоугольный корпус блока 1 выполнен из листовой латуни толщиной 1 мм. После разметки и сверловки всех отверстий полоску латуни изгибают так, чтобы получилась прямоугольная коробка, которую следует пропаять в местах стыка.

Рис.4-1

Экранирующую перегородку 2 также изготавливают из листовой латуни и укрепляют с помощью пайки внутри корпуса 1, разделив его на две равные части.

Рис.4-2

Каждая секция блока КПЕ имеет по одной неподвижной 3 и одной подвижной пластине 5, изготовленных из листовой латуни толщиной 0,5 мм.

Рис.4-3

Рис.4-4

Рис.4-5

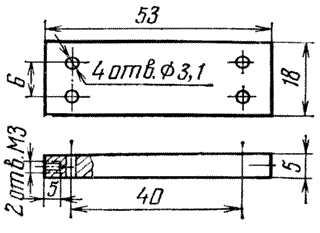

Неподвижные пластины с помощью двух приклепанных к ним шпилек 4 укрепляют на основании 6 из гетинакса или оргстекла.

Рис.4-6

Основание вместе с двумя статорными пластинами закрепляют с помощью двух винтов с резьбой М3 длиной 5 мм внутри корпуса 1. Подвижные пластины вставляют в пропилы, предусмотренные на оси 12, и тщательно пропаивают.

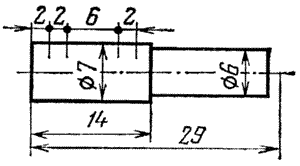

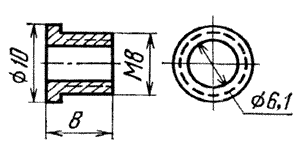

Ротор блока конденсаторов устанавливают на двух подшипниках - проходной втулке 8, закрепляемой гайкой 9 на корпусе, и винта 10, заканчивающего конусом.

Рис.4-7

Рис.4-8

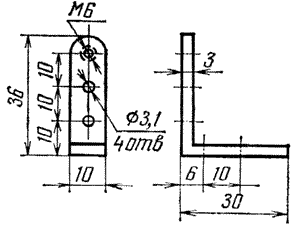

Винт 10 устанавливают в угольнике 7 и закрепляют стопорной гайкой 11.

Рис.4-9

Рис.4-10

Рис.4-11

Рис.4-12

Ротор блока должен свободно (без люфта) вращаться в своих подшипниках. При сборке блока его ротор следует установить таким образом, чтобы расстояние между каждой парой подвижных и неподвижных пластин было равно 1,0...1,5 мм. Это достигается с помощью одной-двух шайб, помещаемых между основанием ротора и подшипником 8.

• Подстроечные конденсаторы С2 и С10 - типа КПК-1;

• С1, С4, С8 и С16 - типа КТ-1 или КД-1;

• С11, С12 С15, С16, С18 и С24 - керамические или слюдяные, типа КСО-1;

• С5, С7, С13, С14, С17, С19, С20, С21, С22, С23, С27, С28 и С31 - бумажные или металлобумажные, типа КБГИ, К40П-2б, БМТ-1 или К40П-1, МБМ или МБМЦ;

• С29 и С30 - электролитические, типа КЭ-2 или К50-3;

• С25 - воздушный подстроечный конденсатор, снабженный держателем и удлинительной осью для ручки настройки. В качестве держателя можно применить основание от пришедшего в негодность переменного резистора типа СП.

• Все постоянные резисторы - типа МЛТ-0,5 или ВС-0,25; переменный резистор R15 -типа СП-1.

• Выходной трансформатор Тр2 - от приемника РСИ-4. Сердечник его собран из пластин Ш12, набор 10 мм. Первичная обмотка содержит 6000 витков провода ПЭЛ 0,1, вторичная - 3300 витков того же провода.

• Дроссель фильтра Др1 выполнен на таком же сердечнике, как и Тр2. Сердечник собирается "встык" с зазором 0,1 мм (два-три слоя писчей бумаги). Обмотка содержит 10000 витков провода ПЭЛ 0,1.

• Силовой трансформатор Тр1 выполнен на сердечнике из пластин Ш19, набор 25 мм. Обмотка I содержит 2240 витков провода ПЭЛ 0,12 (с отводом от 1524 витка), обмотка II - 2150 витков провода ПЭЛ 0,1 и обмотка III - 76 витков провода ПЭЛ 1,0.
  Для питания приемника можно использовать любой силовой трансформатор небольшой мощности.

Приемник смонтирован на шасси размером 210х110х55 мм из дюралюминия толщиной 1,5 мм. На горизонтальном шасси устанавливают ламповые панели, фильтры ПЧ, выходной трансформатор Тр2, силовой трансформатор Тр1, дроссель фильтра Др1, конденсаторы С29, С30 и блок конденсаторов переменной емкости С3-С9.
Укрепленный на оси блока диск верньерного устройства проходит сквозь прямоугольное окно в горизонтальном шасси и скрепляется со шкивом пружинящего фрикциона (поз. 2, 3 на рис.3).

Расположение деталей на шасси, общий вид приемника и монтаж показаны на рис.5, 6.

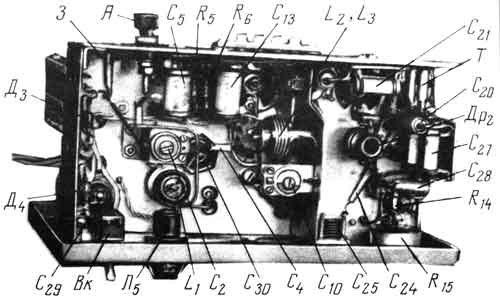

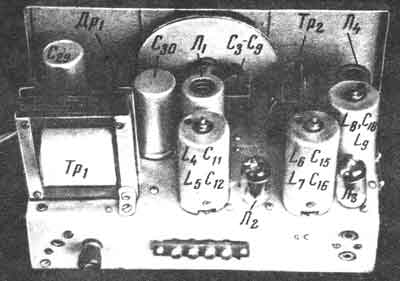

Рис.5. Вид шасси со стороны монтажа

Все остальные детали приемника устанавливают в подвале шасси. Для крепления постоянных резисторов и конденсаторов, а также диодов Д1-Д4 в подвале шасси устанавливают четыре монтажные планки из гетинакса толщиной 2 мм. Экранирующая перегородка размером 110х48 мм из листовой латуни или дюралюминия толщиной 1,5...2 мм отделяет преобразовательный каскад приемника от усилителя ПЧ. На ней устанавливают катушки гетеродина (L2 и L3) и подстроечный конденсатор С10 (рис.5).

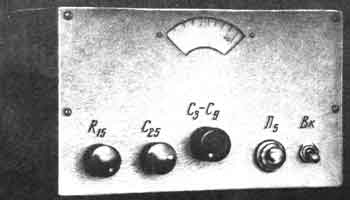

Рис.6. Вид на приемник сзади

К шасси приклепана вертикальная лицевая панель размером 220х140х10 мм из листовой стали толщиной 0,5 мм. На переднюю панель выведены ручки управления блоком конденсаторов переменной емкости С3, С9, конденсатора С25, переменного резистора R15, тумблер Вк и сигнальная лампочка Л5. Против диска верньерного устройства и вертикальной панели прорезают окно для шкалы настройки. Приемник помещен в стальной кожух размером 220х140х115 мм.

Налаживание и градуировка приемника

Проверив правильность монтажа, подключают приемник к сети и, замкнув тумблер Вк (после чего должна загореться сигнальная лампочка Л5), убеждаются в наличии напряжения на электродах ламп Л1-Л4. Величины этих напряжений не должны отличаться больше чем на 10...15% от значений, приведенных на схеме (рис.1). Затем, убедившись в исправности усилителя НЧ (для этого достаточно коснуться управляющей сетки лампы Л4 (6Ж1П), при этом в телефонах должен появиться характерный хриплый звук, громкость которого будет изменяться в зависимости от положения движка потенциометра R15), приступают к покаскадному налаживанию приемника.

Обычно детекторный каскад в налаживании не нуждается. При желании проверить работу этого каскада приемника следует подать модулированное напряжение от сигнал-генератора (СГ) через конденсатор емкостью 100...200 пФ, подключив его к аноду лампы Л3 (6Ж1П). СГ при этом должен быть настроен на частоту 1600 кГц, величина напряжения на его выходе - порядка 0,5...1,0 В.

При исправном детекторном каскаде приемника в телефонах должен быть слышен чистый (без хрипов) звук с частотой модуляции СГ. Для облегчения настройки каскадов усиления ПЧ рекомендуется подключить к колебательному контуру гетеродина (параллельно конденсатору С9) конденсатор емкостью 0,25...0,5 мкФ. Его назначение - замкнуть по высокой частоте накоротко контур гетеродина на время настройки каскадов усилителя ПЧ. После окончания настройки этот конденсатор отключают.

Контур L8C18 следует зашунтировать резистором 1...2 кОм, а конденсатор С25 установить в положение максимальной емкости. Контур L7C16 также шунтируют резистором 200...500 Ом, а контур L5C12 - резистором 1 кОм.

Через конденсатор 200...500 пФ на управляющую сетку лампы Л2 (6Ж1П) подают модулированный сигнал с частотой 1600 кГц от СГ и настраивают контур L6C15 с помощью подстроечного сердечника в резонанс, руководствуясь показаниями измерителя выхода (например, В3-10А или тестера), подключенного к вторичной обмотке Тр2.

Вращая винт подстроечного сердечника катушки L6, находят такое положение сердечника, при котором дальнейшее вращение винта в любую сторону будет вызывать снижение показаний выходного прибора.

После настройки контура L6C15 таким же путем производят настройку контура L7C16, отпаяв предварительно резистор, шунтирующий этот контур, и закоротив им контур L6C15.

Настройку следующего полосового фильтра производят в том же порядке. СГ переключают на управляющую сетку лампы Л1 и производят настройку контура L4C11. После настройки этот контур шунтируют резистором и настраивают контур L5C12. Рекомендуется для большей точности еще раз повторить весь процесс настройки.

Подстроив таким образом оба полосовых фильтра, отключают резистор, шунтирующий контур L8С18. Затем с помощью подстроечного сердечника катушки L8 добиваются максимального выходного сигнала, регулируя при этом конденсатором С25 величину обратной связи так, чтобы она все время находилась на пороге возникновения генерации. Одновременно следует проверить плавность подхода к порогу генерации. Для этого, выключив модулирующее напряжение на СГ и вращая ручку настройки конденсатора С25, наблюдают за возникновением генерации.

Если она возникает бурно, сопровождаясь характерным щелчком, а срыв ее затягивается, следует уменьшить связь между катушками L8 и L9 (увеличив расстояние между ними) или смотать часть витков у катушки L9, если намотка бескаркасная. Если же при вращении ротора конденсатора С25 генерация вообще не возникает, нужно поменять местами концы катушки L9.

После окончания настройки усилителей ПЧ при подаче на управляющую сетку Л1 модулированного сигнала порядка 20 мкВ в телефонах, подключенных к выходу приемника, должен прослушиваться достаточно громкий звук. Производя настройку усилителей ПЧ, необходимо следить, не возникает ли при этом паразитная генерация из-за самовозбуждения каскадов.

При наличии такой паразитной генерации определяют место ее возникновения. Проще всего это сделать, прикасаясь металлической отверткой к разным точкам монтажа каскадов ПЧ, начиная с лампы Л3. Если при этом будет наблюдаться прекращение генерации, следует обратить внимание на этот участок и путем введения дополнительной экранировки, укорачивания монтажных проводников или изменения их взаиморасположения добиться устранения паразитной генерации.

Настройку преобразовательного каскада лучше всего начать с проверки работы гетеродина. Отключив от контура гетеродина вспомагательный конденсатор большой емкости, подключенный на время настройки усилителей ПЧ, убеждаются в наличии генерации. Для этого можно воспользоваться ламповым вольтметром, ГИР, резонансным волномером или ВЧ пробником.

Можно также включить тестер или миллиамперметр постоянного тока с током полного отклонения порядка 5 мА в анодную цепь триодной части лампы Л1 (после катушки L3). Наличие генерации характеризуется изменением анодного тока триода при срыве колебаний (например, во время прикосновения рукой к статорной пластине конденсатора С9). Если же анодный ток при этом не меняется, следует проверить правильность схемы и исправность всех ее деталей и, в случае необходимости, поменять местами концы катушки обратной связи L3.

Убедившись в нормальной работе гетеродина, устанавливают блок КПЕ С3, С9 в положение максимальной емкости и проверяют крайние частоты настройки гетеродина по градуированному приемнику либо с помощью волномера или ГИР. Гетеродин должен перекрывать полосу частот 29600...31300 кГц.

Произведя предварительную проверку работы гетеродина приемника, можно приступить к точной подгонке его диапазона и сопряжения настройки с входным контуром приемника. Так как в данном приемнике требуется обеспечить сопряжение входного и гетеродинного контуров лишь в пределах одного растянутого диапазона, то нет необходимости в применении дополнительных сопрягающих конденсаторов в контуре гетеродина.

Коэффициенты перекрытия по частоте у входного и гетеродинного контуров весьма близки (1,055 и 1,064), так что погрешность сопряжения в крайних точках диапазона невелика.

Для настройки ВЧ каскадов приемника лучше всего воспользоваться ГСС типа Г4-17 или сигнал-генератором Г3-8. При отсутствии подобных приборов можно использовать и другие приборы (например, Г4-1А), учитывая, что они имеют достаточно ярко выраженные вторые гармоники. В этом случае генератор настраивается на частоты 14,0...14,85 МГц.

Сигнал с частотой 28,0 МГц от СГ через конденсатор 100...200 пФ подают на антенное гнездо приемника. Далее с помощью латунного подстроечного сердечника катушки L2 следует добиться максимального сигнала на выходе приемника. Блок КПЕ при этом должен быть установлен в положение максимальной емкости, а подстроечный конденсатор С10 - в среднее положение. После этого, установив КПЕ С3, С9 в положение минимальной емкости, перестраивают СГ до тех пор, пока на выходе приемника не будет получен сигнал. С помощью подстроечного конденсатора С10 добиваются максимума этого сигнала.

Потом СГ вновь настраивают на частоту 28,0 МГц, блок КПЕ устанавливают в положение максимальной емкости и с помощью подстроечного сердечника катушки L2 добиваются максимальной силы сигнала на выходе приемника. Рекомендуется два-три раза повторить такую поочередную настройку с помощью изменения индуктивности и емкости контура гетеродина на крайних частотах диапазона.

Если при этом будет обнаружено, что перекрытие по частоте велико и рабочий диапазон занимает меньше 95...90% шкалы настройки, емкость КПЕ следует уменьшить. Для этого подкладывают еще одну-две шайбы между основанием его ротора и втулкой-подшипником. При недостаточном перекрытии диапазона удаляют одну-две шайбы.

После "укладки" диапазона производят подстройку входного контура на крайних частотах диапазона с помощью подстроечного сердечника катушки L1 и конденсатора С2.

Налаживание приемника без сигнал-генератора

При налаживании приемника без СГ устанавливают подстроечные сердечники всех контуров ПЧ в среднее положение, а регулятор громкости R15 - в максимальное. Вращая ручку настройки конденсатора С25 добиваются возникновения генерации. Она должна появляться плавно, без щелчков и затягивания.

Наладив обратную связь, проверяют работу гетеродина. Если схема собрана правильно и гетеродин работает, в телефонах будет прослушиваться некоторое изменение шума при вращении блока КПЕ, а при присоединения антенны слышен характерный щелчок и возростание уровня шума. Обычно почти сразу удается обнаружить работу какой-либо станции.

После этого можно приступать к налаживанию усилителей ПЧ. Обратная связь при этом устанавливается на пороге возникновения генерации. С помощью подстроечных сердечников настраивают все контуры ПЧ по максимальной громкости принимаемых сигналов. Порядок настройки сохраняется таким же, как и с приборами. Последним подстраивают контур L8C18 и еще раз проверяют работу цепи обратной связи.

После налаживания усилителей ПЧ производят хотя бы ориентировочную градуировку приемника, определив частоту гетеродина. Для этого устанавливают блок КПЕ С3, С9 в положение минимальной емкости. С помощью вспомагательного градуированного приемника или резонансного волномера определяют максимальную частоту, на которую он настроен.

При отсутствии такой возможности, устанавливают частоту гетеродина, наблюдая за работой любительских радиостанций. Как правило, любительские телеграфные радиостанции работают в начале диапазона 28,0...28,2 МГц, телефонные - в середине диапазона. Проделав ряд наблюдений за работой различных станций, подстраивают частоту гетеродина с помощью подстроечного сердечника катушки L2 и конденсатора С10 таким образом, чтобы телеграфные станции начанали появляться при повороте ротора КПЕ на угол 10...15 градусов от положения максимальной емкости (или телефонные - в среднем положении ротора относительно статора). Установив таким образом частоту гетеродина, добиваются максимальной громкости принимаемых сигналов с помощью подстроечного сердечника катушки L1 и конденсатора С2.

Крайне желательно подобрать оптимальную величину емкости конденсатора С1 в пределах 5...25 пФ в зависимости от используемой приемной антенны. Для этого достаточно вместо С1 временно подключить в антенную цепь обычный керамический подстроечный конденсатор и подобрать с помощью него наивыгоднейшую связь с антенной во время приема какой-либо дальней станции. Затем замерить его емкость и заменить соответствующим конденсатором постоянной емкости.

В ряде случаев в зависимости от интенсивности помех от местных станций бывает значительно выгоднее настроить гетеродин приемника на 1600 кГц ниже частот рабочего диапазона приемника т.е. на 26,4...28,1 МГц. Порядок настройки высокочастотной части приемника при этом сохраняется прежним.

Чувствительность хорошо настроенного приемника при критическом положении регулятора обратной связи не хуже 5 мкВ, избирательность по зеркальному каналу не хуже 16 дБ. Приемник был испытан в работе на радиостанции UA3DH, UA3RDO. Кроме местных любительских станций был принят ряд любительских станций различных районов СССР.

Дополнение

"Радио" №10/1969 с.61. В приемнике на 28,0...29,7 МГц применен самодельный блок КПЕ. Можно ли заменить его стандартным блоком КПЕ?

Вместо самодельного блока КПЕ С3, С9 в приемнике можно применить любой другой блок КПЕ. При использовании, например, стандартного блока емкостью 12...495 пФ потребуется включить последовательно с его неподвижными пластинами укорачивающие конденсаторы, емкость которых можно определить по формуле:

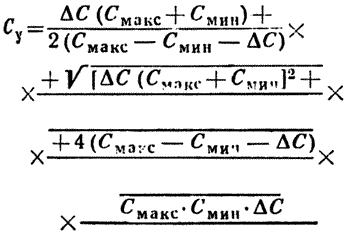

где дельта С - перекрытие по емкости самодельного блока КПЕ, пФ; С макс, С мин - максимальная и минимальная емкости стандартного блока КПЕ, пФ.

Примененный в этом приемнике блок КПЕ емкостью 12...22 пФ обеспечивает перекрытие диапазона 28,0...29,7 МГц. Перекрытие по емкости (дельта С) блока - 10 пФ; максимальная емкость стандартного блока КПЕ - 495 пФ, минимальная - 12 пФ. Пользуясь приведенной формулой находим емкости укорачивающих конденсаторов:

Полученное значение емкости 17,6 пФ подбирают из стандартного ряда емкостей. По этой формуле можно определить емкость укорачивающих конденсаторов и в случае применения других блоков КПЕ.

"Радио" №5/1969 с.61. Какую антенну целесообразно применить в приемнике на 28...29,7 МГц?

Несмотря на свою простоту, этот приемник обладает достаточно высокими техническими характеристиками и для работы с ним с успехом можно использовать любые простые антенные устройства. Хорошие результаты можно получить с обычной длиннопроводной антенной или антенной типа "Наклонный луч" при длине провода 42,6 м.

Можно рекомендовать также Т-образную антенну "Виндом" при длине ее горизонтальной части 5,17 м с отводом от 1,6 м (длина снижения у такой антенны существенной роли не играет).
При необходимости обеспечения связи во всех направлениях можно использовать две Т-образные антенны, подвесив их взаимно перпендикулярно.

---

Добавил:  Павел (Admin)
Автор:  В.Ломанович (UA3DH). (Радио №8/1968 год)

---
