Каскад усиления высокой частоты (УВЧ); вводится, как правило, только в приемниках 1-го класса. Лишь в виде исключения он встречается и в приемниках 2-го класса.

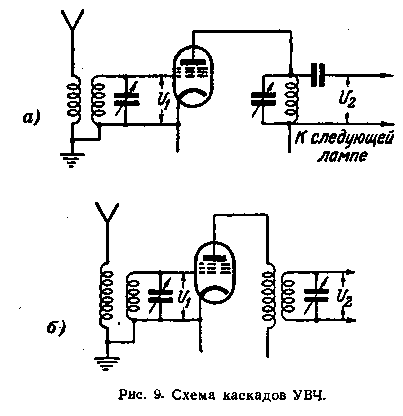

В УВЧ обычно применяется схема (рис. 9) резо­нансного усиления с .настроенным контуром, включен­ным в анодную цепь лампы либо непосредственно

(рис. 9,а), либо при помощи автотрансформаторной или трансформаторной связи (рис. 9,6). В некоторых слу­чаях применяется схема апериодического усиления, в ко­торой анодной нагрузкой для лампы служит обычное непроволочное сопротивление или дроссель.

В каскадах УВЧ используются лампы с удлиненной характеристикой (6КЗ, 6К7, 1К1П, 6К4П, позволяющие регулировать в широких пределах усиление каскада (рис. 10). Такая форма характеристики предотвращает,

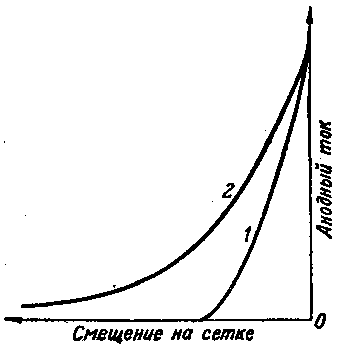

Рис. 10. Характеристика лампы. 1 — короткая; 2 — удлиненная.

кроме того, нелинейные искажения, которые могут возникнуть при приеме сигналов мощных станций из-за перегрузки лампы.

УВЧ служит для повышения чувствительности и лучшего подавления помех по зеркальному каналу.

Введение каскада усиления по высокой частоте увеличивает число настроенных контуров. Поэтому резонансная характеристика высокочастотной части приемника улучшается и, следовательно, повышается эффективность подавления помех. Кроме того, установлено, что наибольшие собственные шумы возникают в преобразовательной лампе, где они в несколько раз выше, чем у обычной усилительной лампы, и могут составить заметную величину по сравнению с напряжением сигнала. Если колебания на сетку лампы преобразователя попадают не прямо из антенны, а после некоторого усиления, то естественно, что отношение сигнал/шум улучшается.


Добавил:  Павел (Admin)
Автор:  А.Е.Левитин. "Справочник по радиовещательным приемникам"
