В сетевых приемниках переменного тока приме­няется главным образом схема двухполупериодного выпрямления на кенотроне и реже — схема однополупериодного выпрямления.

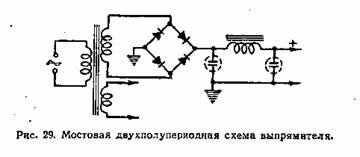

Более поздние модели приемников имеют выпрямитель, собранный по мостовой двухполупериодной схеме на селеновых столбиках (рис. 29). Такая схема удобна тем, что не требует вывода от средней точки вторичной обмотки силового трансформатора и легко позволяет избавиться от пульсаций в выпрямленном напряжении.

Одним из основных требований является отсутствие, фона и помех, проникающих через цепи питания. Для борьбы с этими явлениями обычно применяются следующие средства: 1) введение статического экрана между первичной и вторичной обмотками силового трансформатора в виде дополнительной незамкнутой обмотки, помещаемой между ними; 2) введение простейшего фильтра в виде двух конденсаторов, соединенных последовательно и включаемых между проводами от сети переменного тока, причем точка соединения их заземляется.

В приемниках 3-го и 4-го классов находят применение схемы однополупериодного выпрямления с использованием как кенотронов, так и селеновых столбиков или кристаллических диодов. Для включения в сеть таких приемников нередко используется автотрансформаторная схема, позволяющая выполнить силовое устройство приемника более экономично. Но в этом случае шасси приемника оказывается под высоким напряжением и прикосновение к нему опасно. Поэтому предусматриваются меры, ограждающие от возможности прикосновения к металлическому шасси при включенном приемнике.

Схемы фильтров питания бывают самыми различными.

Питание батарейных приемников осуществляется почти исключительно от сухих батарей и лишь в редких случаях от аккумуляторов. В таких приемниках основное внимание уделяется уменьшению потребления энергии для питания ламп.

В отношении мощности, расходуемой на накал нитей ламп, это достигается путем конструктивного усовершенствования катодов, повышения их экономичности. Наиболее экономичными по мощности накала являются лампы пальчиковой серии.

Мероприятия по уменьшению расхода анодного тока заключаются в выборе наивыгоднейшего режима работы ламп, обеспечивающего хорошее использование их усилительных способностей при экономичном расходовании тока анодной батареи. Главным потребителем анодного тока является оконечный каскад. Поэтому основные усилия в смысле повышения экономичности расхода анодных батарей бывают направлены к усовершенствованию схемы этого каскада.

Различные решения в отношении схемы выходного каскада применены в приемниках «Искра» (автомати­ческое регулирование расхода анодного тока в зависимости от величины выходной мощности), «Родина» (двухтактная схема с малым начальным током), «Родииа-52» (двухтактная схема с возможностью неполного использования катодов оконечных ламп) и др.

Большое значение имеет согласование величины потребляемого тока с данными батареи. Наивыгоднейшее использование емкости батарей требует правильного выбора величины разрядного тока. С этой целью для некоторых приемников («Искра», «Тула») разработаны специальные комплекты источников питания; в них, в частности, предусмотрено включение дополнительной секции после частичного израсходования основной батареи.

В переносных приемниках («Дорожный», «Турист») применяется система комбинированного питания oт малогабаритных батарей в походных условиях и от осветительной сети переменного тока — в стационарных.
