   Простой программатор
    Главная -> Статьи -> Программаторы для микроконтроллеров -> Простой программатор


<< Назад в раздел   Распечатать Дата добавления: 2007-10-25 | Просмотров: 16185

Программатор представляет собой устройство, выполненное на печатной плате и подключаемое через параллельный порт к компьютеру типа IBM PC. Программирование осуществляется спецальной управляющей программой. Программа реализована как приложение для WIN95WIN98.

Программатор может осуществлять запись следующих видов микросхем:


27C16(К573РФ5), 27C32, 27C64(К573РФ4), 27C128, 27C256(К573РФ8), 27C512.

Настройка на тип микросхемы осуществляется переключателями, находящимися на программаторе, а также в программе.

Описание программы

Программа написана на DELPHI3. Запись и чтение регистров LPT написаны с помощью ассемблерных вставок, поэтому под WINNT и WIN2000 программа работать не будет. Необходимые интервалы времени для установления и удержания стробов задаются выполнением определённого количества пустых циклов.

Ниже представлен внешний вид управляющей программы.

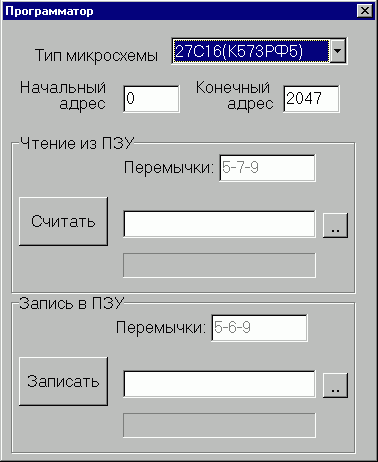

Внешний вид управляющей программы

Рис.1. Внешний вид управляющей программы

Файл для записи в ПЗУ должен быть в готовом двоичном формате. Запись начинается с адреса, установленного в поле "Начальный адрес", и заканчивается либо по окончании файла либо когда значение адреса превысит значение, установленное в поле "Конечный адрес".

Порядок программирования.

1. Запустить управляющую программу;

2. Выбрать в программе тип микросхемы из списка;

3. Выбрать файл для записи в ПЗУ;

4. Установить переключатели на плате в соответтствии с типом микросхемы;

5. Установить записываемую микросхему;

6. Подать на программатор напряжение питания и программирования;

7. Произвести запись.

Описание устройства.

Принципиальная схема программатора.

Управление программатором осуществляется через LPT порт, который состоит из трёх регистров:

Регистр данных. D_LPT0-D_LPT7. Через этот регистр передаются данные;

Управляющий регистр.  -STROBE, -AUTOFD, -INIT, -SLCTIN. Сигналы этого регистра управляют передачей данных;

Входной регистр. Через входной регистр принимаются данные из ПЗУ. Для приёма используются четыре разряда этого регистра - -ERROR, SLCT, PE, -ACK.

DD1, DD2 (555ИР22) - адресные регистры

Регистры DD1, DD2 предназначены для установки адреса ПЗУ. DD1 устанавливает младшие разряды адреса, DD2 - старшие. Запись в эти регистры происходит через шину данных LPT по переднему фронту управляющих стробов -AUTOFD и -INIT соответственно.

DD3 (555ИР22) - регистр управляющих сигналов

Регистр DD3 предназначен для выработки стробов, управляющих работой ПЗУ и шиной данных ( см. таблицу).

Адрес Название Функция строба
0 Не используется -
1 Не используется -
2 -PGM Запись в ПЗУ
3 OUT Подключение DD5 к ПЗУ
4 -CS_ROM Запись в ПЗУ или выбор кристалла
5 -OE_ROM Установка ПЗУ на запись/чтение данных
6 INLOW_STR Подключение DD4.1 к LPT
7 INHIGH_STR Подключение DD4.2 к LPT

Запись управляющего слова в регистр происходит через шину данных LPT по переднему фронту управляющего строба -SLCTIN.

DD4 (555АП5) - приёмный буфер

DD4 - два 4-х разрядных буфера, через которые принимаются данные из ПЗУ в IBM PC. Один принимает младшие 4 разряда данных другой -  старшие. Такое разделение сделано из-за того, что LPT имеет только 5 входных линий. Подключение буферов к входам LPT осуществляется стробами inlow_str и inhigh_str управляющего регистра DD3 (см. таблицу).

inlow_str inhigh_str LPT
0 0 Запрещенное состояние
0 1 D0-D3
1 0 D4-D7
1 1 Не определено

DD5 (555ИР22) - регистр данных для записи

DD5 - 8-ми разрядный регистр данных. Этот регистр устанавливает данные для записи в ПЗУ. Запись данных в него осуществляется через шину данных LPT по переднему фронту управляющего сигнала -STROBE. Состояние выходных сигналов этого регистра зависит от строба OUT управляющего регистра DD3. При OUT=0 данные из регистра выводятся на шину данных ПЗУ, при OUT=1 выходы регистра находятся в высокоомном состоянии.

Конструкция устройства

Для установки микросхем на программаторе предусмотрено два посадочных места. Одно для микросхем ПЗУ, другое для микроконтроллеров МК51 (программирование микроконтроллеров не было до конца отработано, поэтому в управляющей программе нет этого типа микросхем). В качестве посадочных колодок были использованы обычные DIP-панели.

Напряжения питания и программирования подаются на разъём P2. Напряжение программирования следует устанавливать по техническим требованиям для каждого типа микросхем.

Warning: Так как настройка на тип микросхем осуществляется переключателями, то включение устройства можно производить только после установки микросхемы и соответствующей настройке переключателей.

Вы можете загрузить следующие файлы, относящиеся к проекту:
prog_sch.zip — архив электрической схемы в формате ACCEL P-CAD V15
prog_pcb.zip — архив чертежа печатной платы в формате ACCEL P-CAD V15

Автор проекта: Сергей Ростовцев (E-mail:[email protected])


Добавил:  Павел (Admin)
Автор:  Сергей Ростовцев (E-mail:[email protected]
