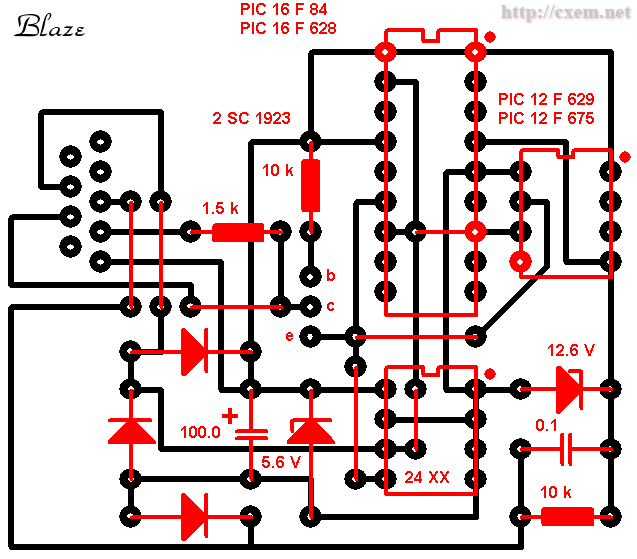

Ниже представлена принципиальная схема (печатная плата с расположением элементов) простейшего программатора для PIC микроконтроллеров.

Схема программатора PIC

Емкость 100 мкф может быть и больше , в конструкции на фото установлена 220 мкф. Стабилитрон на 12,6 в может быть заменен на 13 в. Емкость 0,1 мкф также может быть заменена на большую ( в конструкции на фото установлена 0,22 мкф ). Транзистор 2SC 1923 может быть заменен , к примеру на КТ 315. Диоды применены 1N4007.

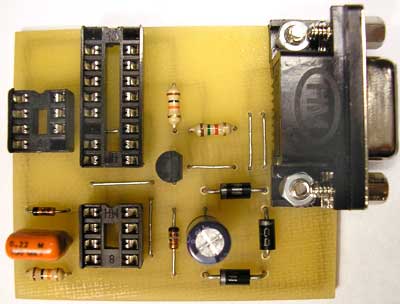

Фото программатора (вид сверху)

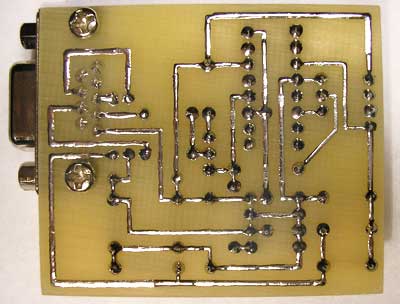

Фото программатора (вид со стороны печатной платы)


Микроконтроллеры всавляются в сокеты и прошиваются с помошью ПК и программы IC Prog (скачать)

Скачать ПП в формате Sprint Layout


Добавил:  Павел (Admin)
Автор:  blaze [собака] vizit-net.com
