   Микрофонный усилитель на КМ551УД2
    Главная -> Статьи -> Предварительные усилители -> Микрофонный усилитель на КМ551УД2


<< Назад в раздел   Распечатать Дата добавления: 2007-10-12 | Просмотров: 7731

Усилитель собран на операционном усилителе КМ551УД2.

Основные характеристики следующие:

Напряжение питания, В +/-15
Входное напряжение, мВ 1
Выходное напряжение, мВ 250
Диапазон воспроизводимых частот, Гц 20...20000
Отношение сигнал/шум, дБ 60

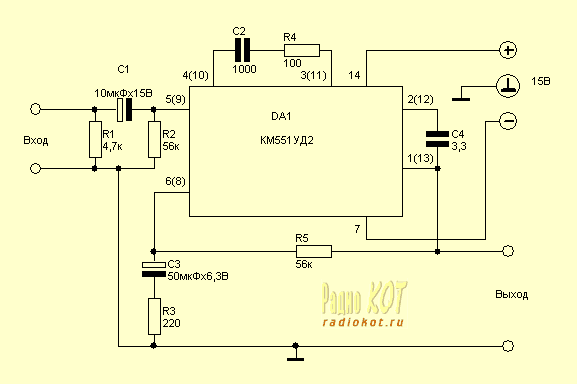

Схема усилителя:

Усилитель

Усилитель питается от двухполярного источника питания напряжением 15 вольт. На схеме показан один канал усиления, а в скобках дана нумерация выводов для второго канала.

Источник: www.radiokot.ru
