Высококачественный предварительный усилитель класса HI-FI
Главная -> Статьи -> Предварительные усилители -> Высококачественный предварительный усилитель класса HI-FI
"После долгих
поисков и серий неудач",- именно так со мной случилось. Я пересмотрел с сотню
всевозможных журналов и брошюр в поисках приличной схемы предварительного
усилителя и вот кажется нашел... Не скрою, в процессе сборки и испытаний
пришлось доработать схему - кое-что убрать и добавить. В частности - был введен
дополнительный регулятор уровня сигнала на входе ПУ (R1) с его помощью
входной сигнал ослабляется до номинального уровня и
тонокомпенсированный регулятор громкости (R21) а также возможность ступенчатого
ослабления сигнала на 20 децибел (SA2). Результаты превзошли все ожидания -
правильно собранный ПУ по пердложенной мной схеме по качеству звука намного
превосходит активные ПУ и многие пассивные, установленные в аппаратуре высшего
класса. Поэтому всем, кто пользуется отечественными усилителями (независимо от
класса) рекомендую заменить предварительные усилители на предлагаемый Вашему
вниманию. Звук изменится до неузнаваемости, естественно в лучшую сторону,
появится прозрачность и чистота при низком уровне шумов и нелинейных
искажений.
В усилителе применены сдвоенные переменные резисторы R11 и R17 любого типа группы Б, R1 и R21 любого типа группы В или А. В качестве тонокомпенсированного регулятора громкости (R21) можно примененить переменный резистор 100 кОм (с отводом от середины). Транзисторы можно заменить на КТ3107И, КТ313Б, КТ361В,К (VT1, VT4) и КТ312В, КТ315В (остальные). Замена ОУ К574УД1 на ОУ других типов не рекомендуется. При значительном уровне постоянной составляющей (в редких случаях) в точке А необходимо установить конденсатор емкостью 2.2 - 5 мкф.
Описываемый ПУ подключается к усилителю мощности ЗЧ с входным сопротивлением не менее 10 кОм. Со значительным увеличением Кг, данный ПУ можно нагрузить и на УМЗЧ с Rвх до 2 кОм (что крайне нежелательно), в таких случаях (если Rвх вашего УМЗЧ менее 10 кОм) нужно просто еще раз умощнить выходной каскад ( копию участка схемы VT1-VT2-VT3-VT4-R4-R5-R6-R7, подключить на выход DA2), резисторы R23 и R24 подключить аналогично резисторам R2 и R3, хотя в этом случае возможно повысится уровень шумов. А если Rвх вашего УМЗЧ больше или равно 100 кОм, то в качестве операционного усилителя DA2 рекомендуется применить К574УД1А(Б), это снизит уровень искажений и шумов.
Добавил: Павел (Admin)
Автор: Неизвестно
В усилителе применены сдвоенные переменные резисторы R11 и R17 любого типа группы Б, R1 и R21 любого типа группы В или А. В качестве тонокомпенсированного регулятора громкости (R21) можно примененить переменный резистор 100 кОм (с отводом от середины). Транзисторы можно заменить на КТ3107И, КТ313Б, КТ361В,К (VT1, VT4) и КТ312В, КТ315В (остальные). Замена ОУ К574УД1 на ОУ других типов не рекомендуется. При значительном уровне постоянной составляющей (в редких случаях) в точке А необходимо установить конденсатор емкостью 2.2 - 5 мкф.
Описываемый ПУ подключается к усилителю мощности ЗЧ с входным сопротивлением не менее 10 кОм. Со значительным увеличением Кг, данный ПУ можно нагрузить и на УМЗЧ с Rвх до 2 кОм (что крайне нежелательно), в таких случаях (если Rвх вашего УМЗЧ менее 10 кОм) нужно просто еще раз умощнить выходной каскад ( копию участка схемы VT1-VT2-VT3-VT4-R4-R5-R6-R7, подключить на выход DA2), резисторы R23 и R24 подключить аналогично резисторам R2 и R3, хотя в этом случае возможно повысится уровень шумов. А если Rвх вашего УМЗЧ больше или равно 100 кОм, то в качестве операционного усилителя DA2 рекомендуется применить К574УД1А(Б), это снизит уровень искажений и шумов.
Возможные изменения в схеме
(улучшающие):
- Для исключения из тракта прохождения
звукового сигнала переключателей П2К (весьма ненадежных в работе) рекомендуется
переключатель SA1 исключить из схемы (вместе с резисторами R8, R9), а
переключатель SA2 перенести на последий каскад замыкая накоротко резистор R23
(резисторы R13, R14 при этом исключаются из схемы).
Все возникшие вопросы по поводу данного усилителя шлите мне на [email protected]

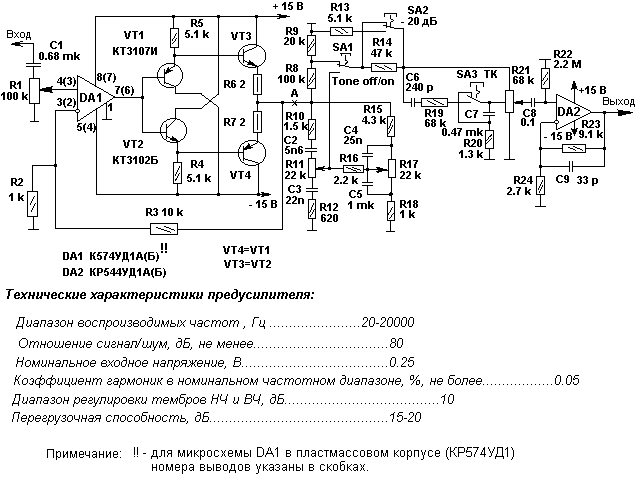

Схема усилителя приведена
ниже:
Добавил: Павел (Admin)
Автор: Неизвестно
