   Антенна ДМВ
    Главная -> Статьи -> Телевизионная техника -> Антенна ДМВ


<< Назад в раздел   Распечатать Дата добавления: 2011-11-04 | Просмотров: 10722

Наиболее удачная, на мой взгляд ДМВ антенна.

Достоинства: простота изготовления, при очень хороших характеристиках. Рекомендую как для индивидуального, так и для коллективного использования. Неплохие результаты показывают решетки на базе этой антены. Большинство ВСКПТ в г.Челябинске укомплектовано именно этой антенной.

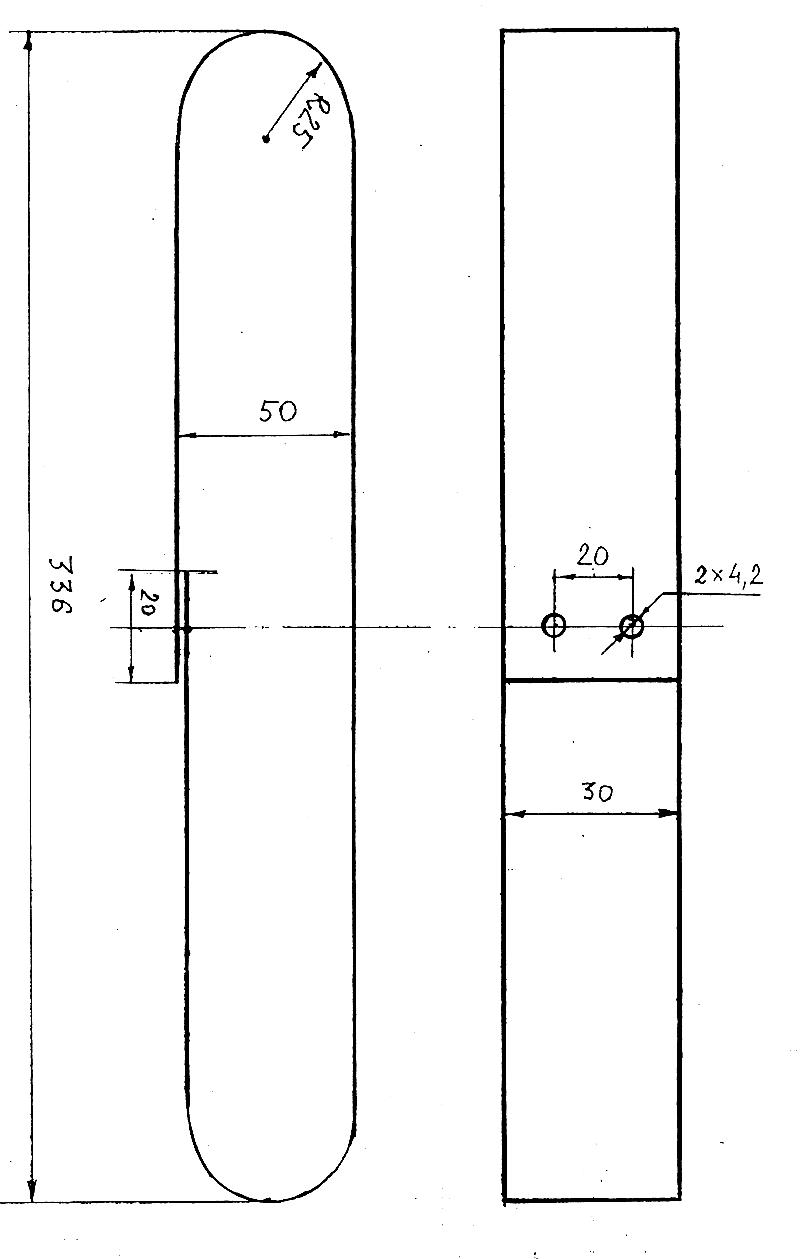

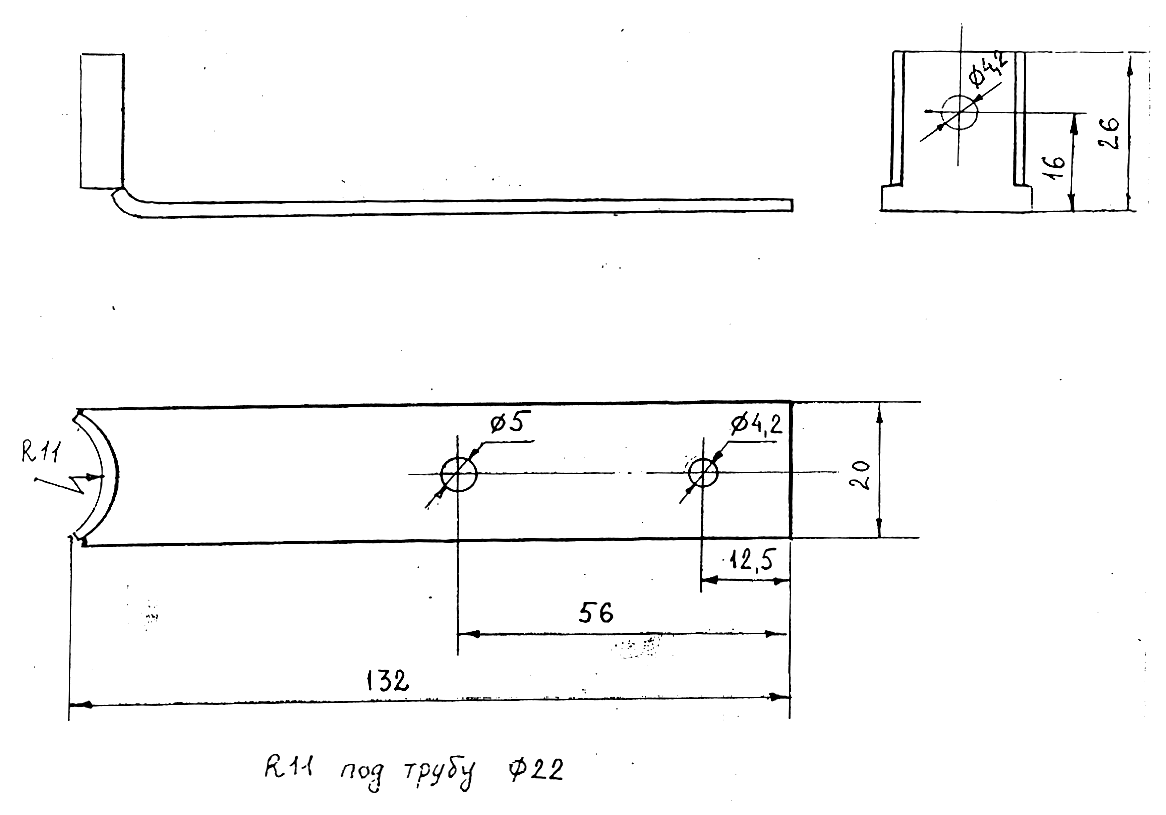

Конструкция (формат PNG):

Дополнение. Всеволновая из ДМВ.

Читателям не всегда бывает понятно как ее правильно собрать.

Совсем недавно мне пришлось устанавливать подобную антенну, правда во "всеволновом" варианте (к верхнему ромбу добавляются "усы" из алюминиевой трубки диметром 6-8 мм). Не скажу что условия приема были идеальными, но и не очень плохими - антенна прекрасно справилась и с МВ и с ДМВ, обеcпечив качественным сигналом два телевизора.

Публикую фото антенны.

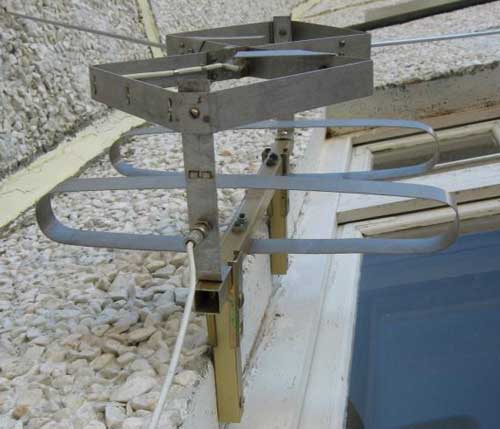

Общий вид антенны, крепление прямо за окном квартиры

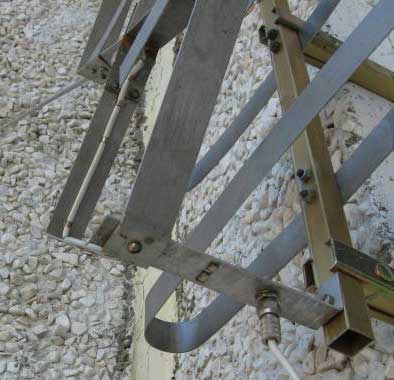

Крепление уса. В верхней части плеча просверливается отверстие, в него вставляется трубка и зажимается хомутом на нижней части плеча.

Общий вид антенны

Вид сбоку

Вид снизу

Источник: Антенна ДМВ, Всеволновая из ДМВ


Добавил:  Павел (Admin)
Автор:  Неизвестно
