   Широкополосный усилитель на КТ3115А
    Главная -> Статьи -> Телевизионная техника -> Широкополосный усилитель на КТ3115А


<< Назад в раздел   Распечатать Дата добавления: 2011-10-28 | Просмотров: 11454

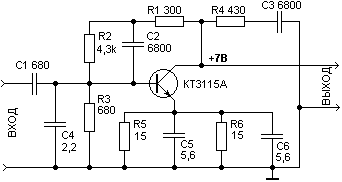

Простой широкополосный антенный усилитель обеспечивает усиление порядка 10 дБ во всем диапазоне, отведенном под телевизионное вещание. Усилитель представляет собой каскад с общим эмиттером и глубокой отрицательной обратной связью через R1 С2, а также эмиттерной коррекцией R5 R6 С5 Сб. Питание усилителя осуществляется по кабелю. Антипаразитная цепь R4 СЗ обеспечивает устойчивость антенного усилителя при больших КСВ в кабеле, что возможно, когда входное сопротивление телевизора значительно отличается от волнового сопротивления кабеля. Принципиальная схема усилителя приведена на рисунке.

Широкополосный усилитель


Добавил:  Павел (Admin)
Автор:  Неизвестно
