   Устройство бесперебойного питания на основе импульсного стабилизатора
    Главная -> Статьи -> Блоки питания, зарядные устройства -> Устройство бесперебойного питания на основе импульсного стабилизатора


<< Назад в раздел   Распечатать Дата добавления: 2008-09-25 | Просмотров: 8013

На элементной базе, аналогичной применявшейся в описанном выше (рис. 3.3-3) линейном стабилизаторе, можно построить импульсный стабилизатор напряжения. При таких же характеристиках он будет обладать значительно меньшими габаритами и лучшим тепловым режимом. Принципиальная схема такого стабилизатора приведена на рис.

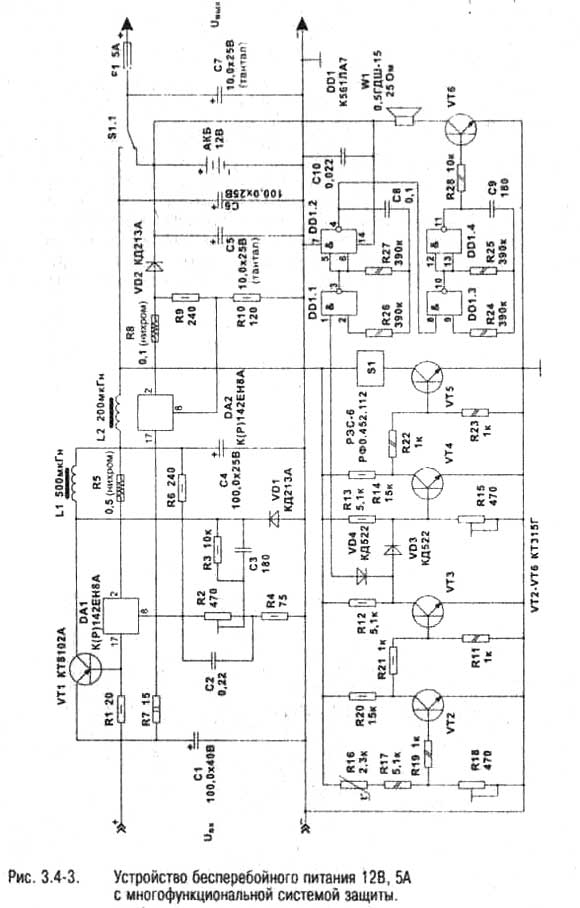

На рис. 3.4-3 предлагается к рассмотрению устройство для бесперебойного питания систем охраны и видеонаблюдения на основе импульсного стабилизатора, совмещенного с зарядным устройством. В стабилизатор введены системы защиты от перегрузки, перегрева, бросков напряжения на выходе, короткого замыкания.


Стабилизатор имеет следующие параметры:

• Входное напряжение, Uвx — 20-30 В:

• Выходное стабилизированное напряжение, Uвыx-12B:

• Номинальный ток нагрузки, Iнагр ном —5А;

• Ток срабатывания системы защиты от перегрузки, Iзащ — 7А;.

• Напряжение срабатывания системы защиты от перенапряжения, Uвых защ — 13 В;

• Максимальный ток зарядки АКБ, Iзар акб макс — 0,7 А;

• Уровень пульсации. Uпульс — 100 мВ,

• Температура срабатывания системы защиты от перегрева, Тзащ — 120 С;

• Скорость переключения на питание от АКБ, tперекл — 10мс (реле РЭС-б РФО.452.112).

Принцип работы импульсного стабилизатора в описываемом устройстве такой же, как и у стабилизатора, представленного выше.

Устройство дополнено зарядным устройством, выполненным на элементах DA2,R7, R8, R9, R10, VD2, С7. ИС стабилизатора напряжения DA2 с делителем тока на R7. R8 ограничивает максимальный начальный ток заряда, делитель R9, R10 задает выходное напряжение заряда, диод VD2 защищает АКБ от саморазряда при отсутствии напряжения питания.

Защита от перегрева использует в качестве датчика температуры терморезистор R16. При срабатывании защиты включается звуковой сигнализатор, собранный на ИС DD 1 и, одновременно, нагрузка отключается от стабилизатора, переходя на питание от АКБ. Терморезистор монтируют на радиаторе транзистора VT1. Точная подстройка уровня срабатывания температурной защиты осуществляется сопротивлением R18.

Датчик напряжения собран на делителе R13,R15. сопротивлением R15 устанавливают точный уровень срабатывания защиты от перенапряжения (13 В). При превышении напряжения на выходе стабилизатора (в случае выхода последнего из строя) реле S1 отключает нагрузку от стабилизатора и подключает ее к АКБ. В случае отключения питающего напряжения, реле S1 переходит в состояние "по умолчанию"- т.е. подключает нагрузку на АКБ.

Приведенная здесь схема не имеет электронной защиты от короткого замыкания для АКБ. эту роль выполняет плавкий предохранитель в цепи питания нагрузки, рассчитанный на максимальный потребляемый ток.
