Переговорное устройство с автоматическим вызовом на базе двух стандартных ТА

<< Назад в раздел Распечатать

Дата добавления: 2008-09-16 | Просмотров: 7363

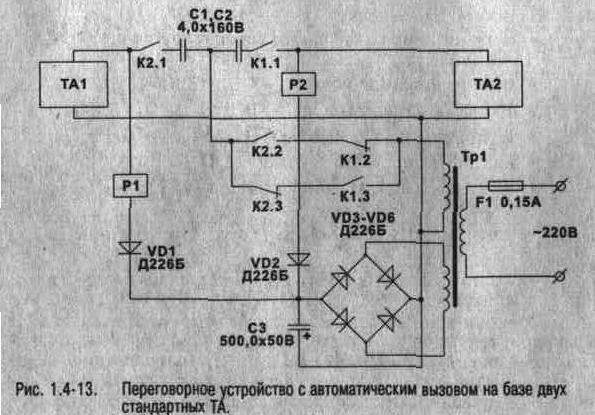

Переговорное устройство на рис. 1.4-13 обеспечивает телефонную связь между двумя абонентами с помощью обычных телефонных аппаратов. Подача вызовов в переговорном устройстве

Переговорное устройство с автоматическим вызовом на базе двух стандартных ТА 1-4-131.jpg

автоматизирована. Когда один из абонентов, например ТА1 (ТА2), поднимает трубку, на реле P1 (P2) подается напряжение. Реле срабатывает, и через контакты Kl.1 (K2.1), Kl.3 (K2.2) и нормально замкнутые контакты К2.3 (К1.2) реле P2 (Р1) напряжение ~80В поступает на звонок аппарата ТА2 (ТА1). Абонент ТА2 (ТА1) поднимает трубку. Срабатывает реле P2 (Р1) контакты К2.3 (К 1.2) размыкаются, подача вызова прекращается. Контакты K2.1 (Kl.1) замыкаются, образуется разговорная цепь.

Источник питания микрофонов аппаратов не оказывает шунтирующего воздействия из-за высокого индуктивного сопротивления обмоток реле Р1 и P2 разговорным токам.

Параметры трансформатора Тр1: сердечник Ш 16х45. Обмотка I - 1320 витков провода ПЭВ-2 0,23: обмотка II - 500 витков провода ПЭВ-2 0,12: обмотка III - 110 витков провода ПЭВ-2 0.35. Реле Р1, P2 типа РЭС22, паспорт РФ4.500.131.
