В оборудовании большинства современных АТС для питания линий абонентов используется постоянное напряжение 48-60 В. Это напряжение служит для формирования импульсов набора номера, а также питания цепей памяти телефонного аппарата при положенной трубке и микрофонных цепей в процессе разговора.

Обычно телефонные аппараты допускают любую полярность подключения к телефонной линии, так как на их входе используется диодный мост. С помощью рычажного переключателя к линии подключается либо схема звонка, либо номеронабиратель, балансные схемы и усилители. На практике, к сожалению, не все ТА работают одинаково хорошо при различной полярности подключения. Некоторые из них не позволяют, например, набрать номер, если не "угадана" полярность подключения телефона к линии.


Радиолюбители и конструкторы сервисных телефонных приставок (концентраторов, микро-АТС, сигнализаторов и пр.) обыч-но, для упрощения электронной схемы, используют полярное подключение к линии. Это наблюдается примерно в 80% интересных и оригинальных схем по телефонии, опубликованных в популярной литературе. В принципе, это оправдано, если разрабатываемая приставка подключается к декадно-шаговьм, квазиэлектронным и некоторым типам электронных АТС, в которых один раз заданная полярность выходного напряжения не изменяется во всех режимах работы (исключая режим вызова 100-150 мВ, 25 Гц). На таких станциях возможна лишь механическая перепо-люсовка при проведении ремонтных работ на линии.

Однако в последнее время стали встречаться АТС (в основном импортные), которые производят смену полярности питания абонента при переключении режимов соединения. Например, если при наборе номер с ТА, подключенного к такой АТС, наблюдаются импульсы набора положительной полярности амплитудой 48-60 В, то в режиме разговора, полярность может измениться на противо-ложную (-10...-20 В). Это же касается и таксофонов, в которых отсчет времени разговора (кассирование) осуществляется кратковременным изменением полярности линии. Если для обычного телефона это не страшно, то у приставок с заданной полярностью подключения это может вызвать сбои в работе или отказ. Логичным было бы на вход каждой приставки поставить диодный мост, но в этом случае при отсутствии отдельной схемы звонка, мы лишаемся возможности получить нормальную посылку вызова с

АТС, так как происходит выпрямление переменной составляющей напряжения вызова. Телефон, подключенный через мост, не будет звонить!

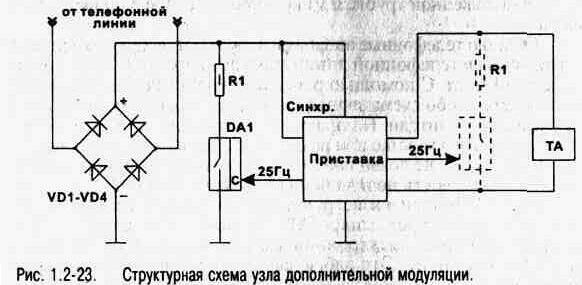

Решением проблемы является использование дополнительной модуляции синхронно с посылками вызова АТС. На рис. 1.2-23 приведена структурная схема, реализующая этот метод формирования вызова.

Униполярное подключение сервисных приставок 1-2-51.jpg

При приеме вызова с АТС приставка синхронно осуществляет дополнительную модуляцию сигнала с линии либо на своем входе, либо выходе (показано пунктиром). В качестве ключа лучше всего использовать транзисторы КТ503Е либо 1014КТ1А,В. В качестве диодов VD1...VD4 лучше использовать КД102А,Б. От номинала сопротивления R1 зависит глубина дополнительной модуляции. При номинале R1 в пределах 2,7-3,3 кОм осуществляется глубокая модуляция, а в пределах 6,8-10 кОм - частичная модуляция.

Следует отметить, что применение еще одного моста (один диодный мост находится в телефонном аппарате) несколько ухудшает параметры ТА, так как каждый диод вносит дополнительное последовательное сопротивление порядка 10-18 Ом. Наилучшим схемным решением является использование в качестве управляющего для ключа DA1 напряжения, непосредственно снятого с линии.

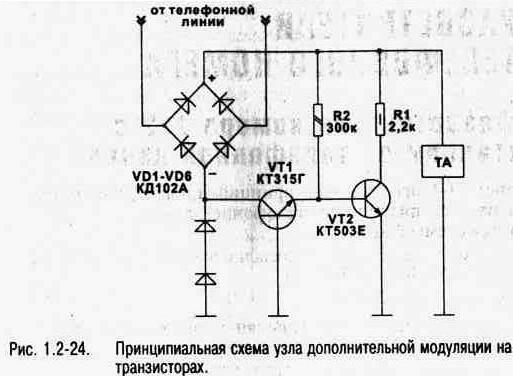

На рис. 1.2-24 приведена принципиальная схема узла дополнительной модуляции. Работа схемы при входящей связи аналогична описанной выше. Транзистор VT1 выполняет функцию

Униполярное подключение сервисных приставок 1-2-52.jpg

синхронизации дополнительной модуляции при поступлении вызова с АТС При исходящей связи (наборе номера с ТА) цепочка модуляции остается выключенной (транзистор VT2 закрыт)

Узел может использоваться в качестве входного в различных телефонных устройствах.
