Блок питания 0..12 вольт

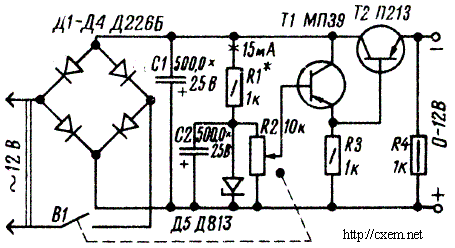

Блок питания работает от переменного напряжения 12 В. Выпрямитель собран на диодах Д1-Д4. Наибольший ток, отдаваемый блоком питания в нагрузку (до 300 mA) ограничен допустимым прямым током диодов выпрямителя.

В выпрямителе можно использовать любые мощные диоды (не забывать про максимально допустимый ток вторичной обмотки трансформатора). Переменный резистор R2 - с выключателем питания, желательно с линейной шкалой (группы А). Вместо транзистора МП39 можно использовать транзисторы МП40-МП42, а вместо П213-транзисторы П214,П215. Коэффициент усиления транзисторов должен быть не менее 15. Стабилитрон Д813 можно заменить стабилитронами Д811, Д814Г, или Д814Д. Наибольшее напряжение на выходе блока будет соответствовать напряжению стабилизации используемого в блоке стабилитрона.
