   Регулируемый блок питания 0-20v 2A
    Главная -> Статьи -> Блоки питания, зарядные устройства -> Регулируемый блок питания 0-20v 2A


<< Назад в раздел   Распечатать Дата добавления: 2008-08-06 | Просмотров: 16125



БП назывался LS2002A -типа лабораторного, с охлаждающим вентилятором,

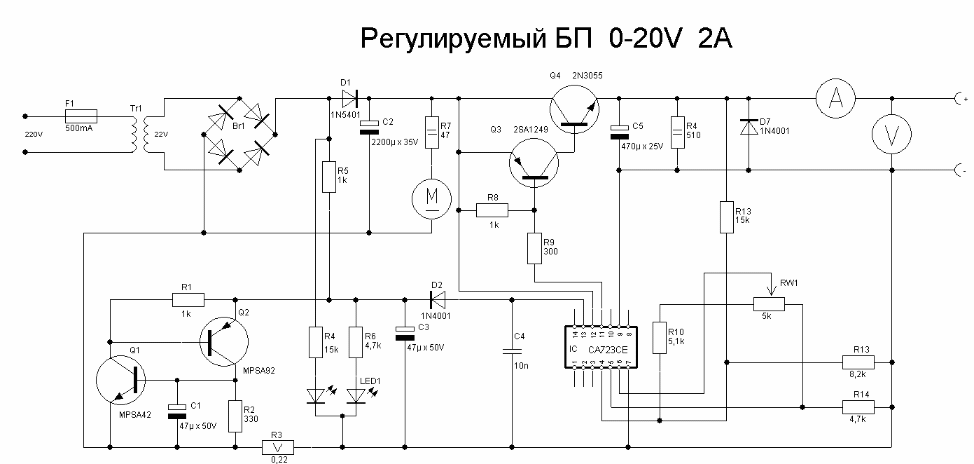

схема с защитой от КЗ.
Внутри - полный Китай (я о качестве монтажа), но работает. ;)
Я рисовал в Splan. Транзистор Q4 - на радиаторе.
Может,кому пригодится......


Прислал Александр Курашов ([email protected] )


Источник: www.evm.wallst.ru


Добавил:  Павел (Admin)
Автор:  Александр Курашов ([email protected]
