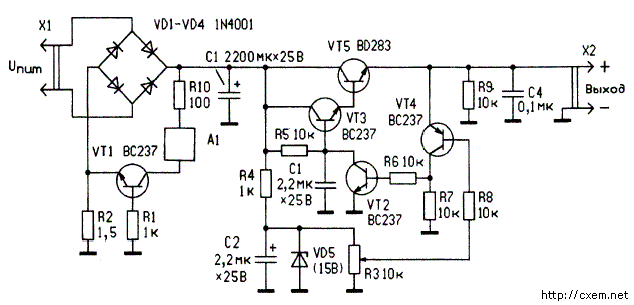

Звуковая сигнализация позволяет пользователю быстро среагировать на аварийную ситуацию, если при экспериментах с различной аппаратурой возникла перегрузка источника питания. Схема источника питания с о звуковым стабилизатором показана на рисунке.

Звуковой сигнализатор перегрузки блока питания

Выпрямитель на диодах VD1-VD4 питается от трансформатора, вторичная обмотка которого рассчитана на напряжение 18 V при токе не менее 1A. Регулируемый стабилизатор напряжения выполнен на транзисторах VT2-VT5 по известной схеме.


Переменным резистором R3 на выходе может быть установлено напряжение от 0 до +15V. Сигнализатор, обозначенный как А1, представляет собой генератор звуковой частоты, с подключенным к нему акустическим излучателем (динамик , пьезоизлучатель и др.). Его принципиальная схема не приводится, так как конструктор может выбрать более приемлемое для него "звуковое сопровождение" (тональная частота, сирена, многотональная трель, мелодия, имитатор различных звуков). На схеме устройства приведен только управляющий работой сигнализатора ключ на транзисторе VT1.

Ток нагрузки испытуемого (испытуемого устройства) проходит через резистор R2, создавая на нем падение напряжения. Пока ток небольшой (при выбранной величине этого резистора не более 0,3A), транзистор VT1 закрыт. По мере роста тока потребления (и соответственно увеличения напряжения напряжения на резисторе) транзистор приближается к порогу открывания.

Когда напряжение между базой и эмиттером VT1 достигнет 0,7V, он открывается и при дальнейшем росте тока переходит в состояние насыщения.

При открывании транзистора выпрямленное напряжение поступает на акустический сигнализатор и включает его.

Транзисторы BC237 заменимы на КТ639В, BC327 - на КТ361Б, BD283- на КТ815А. Вместо диодов 1N4001 подойдут выпрямительные диоды КД212Б или мост КЦ405Е. В качестве стабилитрона следует использовать КС515А. Мощность рассеяния резистора R2 берется с некоторым запасом, например в 1Вт.


Добавил:  Павел (Admin)
Автор:  Неизвестно
