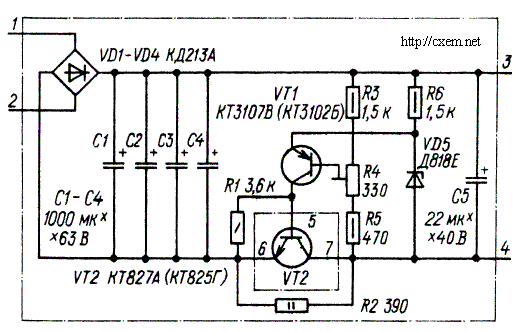

Стабилизатор разрабатывался для питания мощного усилителя НЧ. Он имеет выходное напряжение 27 В, ток нагрузки до 3 А. Блок питания двуполярный, выполнен на комплементарных транзисторах КТ825 - КТ827. Оба плеча стабилизатора выполнены по одной схеме, но в другом плече изменена полярность включения конденсаторов и использованы транзисторы другой структуры. В небольших пределах выходное напряжение можно менять резистором R4.
