   Имитатор пения птиц
    Главная -> Статьи -> Бытовая электроника -> Имитатор пения птиц


<< Назад в раздел   Распечатать Дата добавления: 2007-12-19 | Просмотров: 9971

Устройство, схема которого представлена на рис.1, вырабатывает сложный сигнал звуковой частоты, напоминающий птичье пение. Основой для него послужил несколько необычный несимметричный ждущий мультивибратор, собранный на двух биполярных кремниевых транзисторах разной проводимости. Источник питания GB1 (батарея "Корунд") через разъем X1 постоянно подключен к каскаду на транзисторе VT2, который отделен от первого каскада на транзисторе VT1 нормально разомкнутой кнопкой SB1. Особенность устройства - наличие трех времязадающих цепей, чем, собственно, и обусловлен характер звукового эффекта. У имитатора отсутствует общий выключатель питания, поскольку ток потребления в режиме ожидания не превышает 0,1 мкА, а это значительно меньше тока саморазряда батареи.

Работает устройство так. Стоит только нажать на кнопку SB1, и конденсатор С1 зарядится до напряжения батареи GB1. После отпускания кнопки конденсатор станет питать транзистор VT1. Он откроется, и через его переход "коллектор-эмиттер" потечет ток базы VT2, который также откроется. Тут вступает в действие RC-цепочка положительной обратной связи, составленная из резистора R2 и конденсатора С2, и генератор возбуждается. Поскольку вход генератора относительно высокоомный, а включенный последовательно с конденсатором С2 резистор R2 имеет большое сопротивление, последует импульс тока значительной длительности. Он, в свою очередь, окажется заполненным "паузой" более коротких импульсов, частота которых лежит в пределах звукового диапазона. Возникают эти колебания благодаря наличию параллельного LC-контура, состоящего из индуктивности обмотки капсюля BF1, его собственной емкости и емкости конденсатора С3, включенного по переменному току параллельно обмотке BF1. Из-за нелинейности процесса заряда-разряда конденсаторов С2 и С3 звуковые колебания будут дополнительно модулироваться по частоте и амплитуде. В результате формируется звук, воспроизводимый телефоном BF1 как свист, который непрерывно меняет тембр, а затем обрывается - следует пауза.

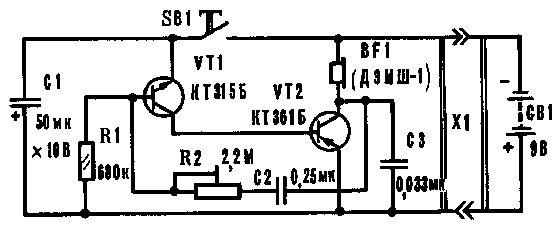

Рис.1

После разряда конденсатора С2 начинается новый цикл его заряда - генерация возобновляется. С каждым последующим звуком по мере убывания напряжения на конденсаторе С1 мелодия свиста становится иной, все чаще перемежаясь щелканьем, характерным для птичьего пения, а громкость постепенно снижается. Под конец "трели" слышно несколько тихих, нежных, затухающих свистов. После чего напряжение на базе VT1 станет ниже порога его открывания (около 0,6-0,7 В), оба гальванически связанных транзистора закрываются, и звук прекращается.


Спустя некоторое время конденсатор С1 полностью разрядится (через собственное внутреннее сопротивление, резистор R1, транзистор VT1 и эмиттерный переход VT2), образованная элементами R1, С1, VT1 цепь оказывается подключенной между базой и эмиттером транзистора VT2, еще более его подзапирая и обеспечивая тем самым высокую экономичность устройства в режиме ожидания. Работу имитатора возобновляют, повторно нажав кнопку.


В устройстве можно использовать транзисторы серий КТ201, КТ301, КТ306, КТ312, КТ315, КТ316, КТ342 (VT1); КТ203, КТ208, КТ351, КТ352, КТ361 (VT2) со статическим коэффициентом передачи по току не менее 30. Резистор R1 любой малогабаритный, например МЛТ-0,125, подстроечный резистор - СПО-0,4, СП3-9а. Конденсаторы С2, С3 - МБМ (КЛС, К10-7В), С1-оксидный, например К50-6. Телефон BF1 - капсюль ДЭМШ-1, миниатюрный "наушник" ТМ-2А (в нем удаляют пластмассовую насадку - звуковод) или другой, но обязательно электромагнитный, с сопротивлением обмотки до 200 Ом; кнопка КМ1-1 или МП3.

Налаживание сводится к подбору положения движка подстроечного резистора, при котором воспроизводится нужный звуковой эффект.

Характер "пения" нетрудно изменить, подобрав опытным путем следующие элементы: С1 в пределах 20-100 мкФ (определяет общую продолжительность звучания), С2 в пределах 0,1-1 мкФ (длительность каждого отдельного звука). Кроме того, С2 и R1 (в пределах 470 кОм- 2,2 МОм) определяют длительность пауз между первым и последующими звуками. Тембровая окраска звуков зависит от емкости конденсатора С3 (1000 пФ-0,1 мкФ).



    Е. Савицкий, г. Коростень, Житомирская обл., Моделист-Конструктор №8, 1989 г., стр.28
