Любители чая знают, что в зависимости от технологии изготовления его можно разделить на два основных типа — зеленый и черный. Для хорошего заваривания черного чая необходимо выдерживать его в кипятке до 4 минут, а зеленого до 7 минут. Если время заваривания превышает указанный интервал, то в заварку из чайного листа начинают переходить вредные для здоровья вещества (что подтверждено медицинскими исследованиями). Использование таймера позволит исключить такую возможность.

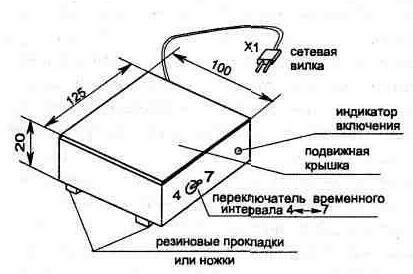

Рис. 1.29. Внешний вид таймера
Таймер не потребуется включать и выключать, так как он выполняется в виде подставки под заварочный чайник и включается при установке на него чайника или чашки с чаем. Таймер (рис. 1.29) имеет два временных интервала — 4 и 7 минут, один из которых устанавливается переключателем S2.
прерывистый звуковой сигнал оповещения соз дает пьезоизлучатель любого типа (ЗП-1, ЗП-22, ЗП-18, ЗП-3).
Время срабатывания таймера зависит от величины емкости С4 и резисторов R4...R7 (настройку удобнее проводить подбором резисторов). Частота звука зависит от номиналов R9 и С6, а прерывистость звучания задается R8 и С5.
Питается устройство по бестрансформаторной схеме непосредственно от сети через выключатель S1 (см. рис. 1.30) который срабатывает под действием веса. При включении питания таймера светится светодиод HL1

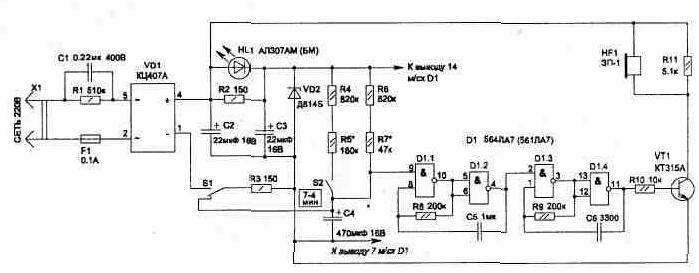

Рис. 1.30
(можно применить светодиод любого типа). В схеме используются: конденсаторы С1 — типа К73-17В на 400 В; С2...С4 — типа К50-29 или К53-4А на 16 В; С5, С6 — любые малогабаритные. Резисторы годятся любого типа с рассеиваемой мощностью, не меньше указанной на схеме. Транзистор VT1 можно заменить на КТ3102А, Б, КТ312, стабилитрон подойдет любой с напряжением стабилизации 9...13 В. В качестве включателя S1 можно использовать кнопку от разобранного тумблера типа МТ-1, а в качестве S2 — малогабаритный включатель. Сетевой предохранитель F1 можно изготовить из медного проводника диаметром 0,04...0,08 мм.
Топология печатной платы и расположение на ней элементов приведены на рис. 1.31 и 1.32. Элементы крепятся пайкой к контактным площадкам. При использовании микросхемы D1 типа 561 ЛА7 контактные площадки в месте ее установки при выполнении печатной платы надо раздвинуть в соответствии с расположением выводов.
Настройку таймера начинают с интервала 7 минут при разомкнутом включателе S2, подбирая номинал резистора R7, Интервал 4 минуты настраивается при замкнутом включателе S2 резистором R5.
Общие габариты устройства, не превышают размеры 125х100х20 мм. Верхняя крышка выполняется из термостойкого диэлектрического материала (толстого стеклотекстолита или пластмассы). Крепится она на петле так, чтобы при установке на нее небольшого веса срабатывала кнопка S1.
Этот таймер на кухне может быть полезен и для других целей, когда для приготовления еды требуется точное соблюдение таких же временных интервалов.

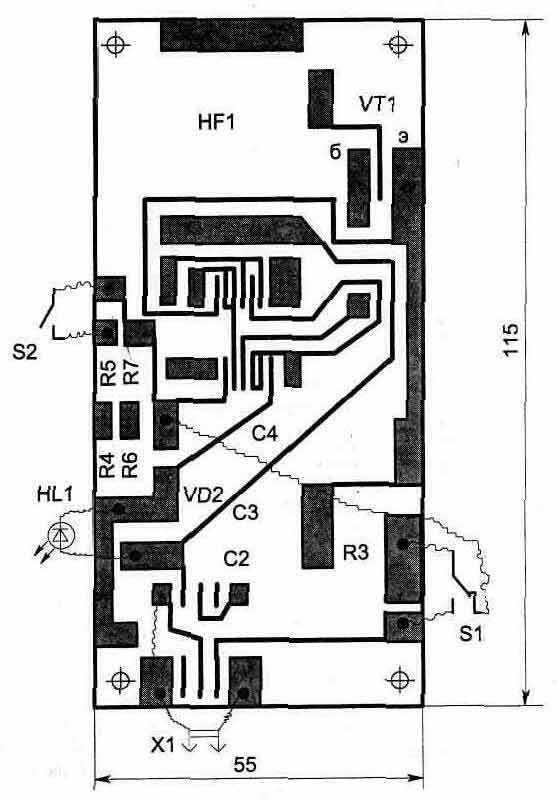

Рис. 1.31. Топология печатной платы
Рис. 1.32.

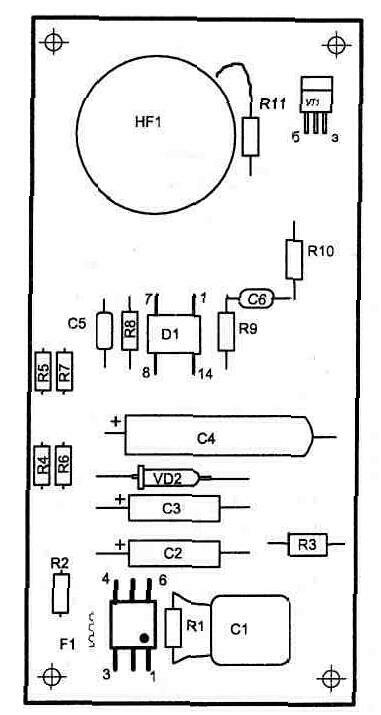

Расположение элементов со стороны печатных проводников
