   Автоматическое выключение усилителя
    Главная -> Статьи -> Бытовая электроника -> Автоматическое выключение усилителя


<< Назад в раздел   Распечатать Дата добавления: 2008-01-15 | Просмотров: 4914

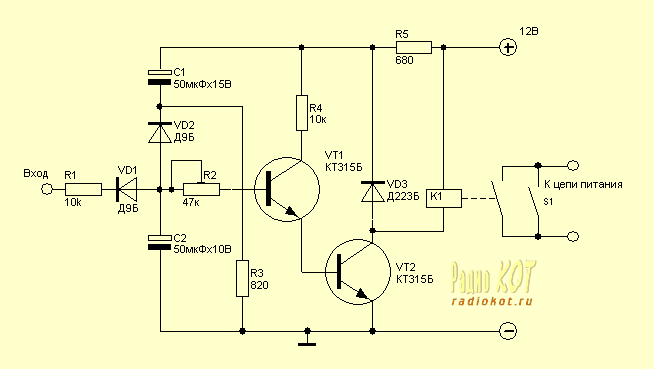

Собственно говоря, не только усилителя. Схема, приведенная ниже позволяет автоматически отключать от сети любое звуковоспроизводящее устройство при отсутвии на выходе оного звука в течении некоторого времени.

Схема питается от внутреннго блока питания устройства. Кнопкой S1 производится включение. Заряжаются оба конденасатора, транзистооы открываются и реле своими контактами блокирует кнопку, оставляя, таким образом, девайс во включенном состоянии. Далее, звуковой сигнал сигнал с выхода усилителя или чего там у вас есть подается на вход транзистора VT1 и не позволяет ему закрыться. При отсутствии сигнала на выходе, кондесаторы разряжаются, транзисторы закрываются и реле обесточивает нагрузку. Временная задержка выключения зависит от емкости кондесаторов С1 и С2, а также резистора R3. Чем все это больше, тем дольше будет оставаться включенным устройство при отсутсвии каких либо признаков жизни на выходе.

Автоматическое выключение усилителя

Источник: www.radiokot.ru
