Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.
Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.
Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.
Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.
Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.
Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1.
Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.
В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.
Эти сведения впервые публикуются в таком объеме.

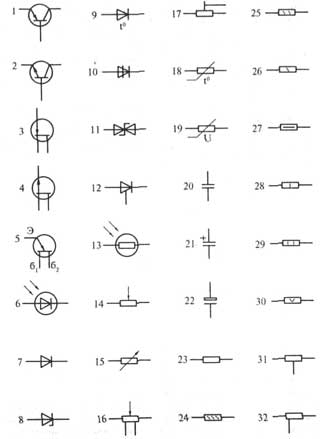

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
1— транзистор структуры р- n-р в корпусе, общее обозначение;
2— транзистор структуры п-р-п в корпусе, общее обозначение,
3 — транзистор полевой с p-n-переходом и п каналом,
4 — транзистор полевой с p-n-переходом и р каналом,
5 — транзистор однопереходный с базой п типа, б1, б2 — выводы
базы, э — вывод эмиттера,
6 — фотодиод,
7 — диод выпрямительный,
8 — стабилитрон (диод лавинный выпрямительный) односторонний,
9 — диод тепло-электрический,
10 — тиристор диодный, стираемый в обратном направлении;
11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,
12 — тиристор триодный.
13 — фоторезистор,
14 — переменный резистор, реостат, общее обозначение,
15 — переменный резистор,
16 — переменный резистор с отводами,
17 — построечный резистор-потенциометр;
18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),
19 — варистор,
20 — конденсатор постоянной емкости, общее обозначение,
21 — конденсатор постоянной емкости поляризованный;
22 — конденсатор оксидный поляризованный электролитический, общее обозначение;
23 — резистор постоянный, общее обозначение;
24 — резистор постоянный с номинальной мощностью 0, 05 Вт;
25 — резистор постоянный с номинальной мощностью 0, 125 Вт,
26 — резистор постоянный с номинальной мощностью 0, 25 Вт,
27 — резистор постоянный с номинальной мощностью 0, 5 Вт,
28 — резистор постоянный с номинальной мощностью 1 Вт,
29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,
30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;
31 — резистор постоянный с одним симметричным дополнительным отводом;
32 — резистор постоянный с одним несимметричным дополнительным отводом;

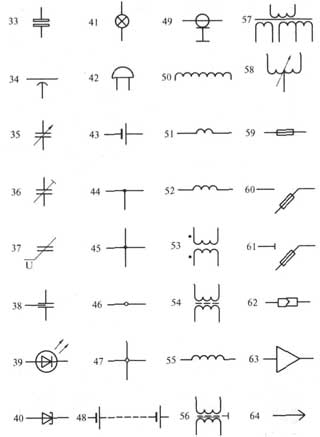

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации
33 — конденсатор оксидный неполяризованный,
34 — конденсатор проходной (дуга обозначает корпус, внешний элекрод),
35 — конденсатор переменной емкости (стрелка обозначает ротор);
36 — конденсатор подстроечный, общее обозначение
37 — варикап.
38 — конденсатор помехоподавляющий;
39 — светодиод,
40 — туннельный диод;
41 — лампа накаливания осветительная и сигнальная
42 — звонок электрический
43 — элемент гальванический или аккумуляторный;
44 — линия электрической связи с одним ответвлением;
45 — линия электрической связи с двумя ответвлениями;
46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;
47 — четыре провода, подключенных к одной точке электрическою соединения;
48 — батарея из гальванических элементов или батарея аккумуляторная;
49 — кабель коаксиальный. Экран соединен с корпусом;
50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;
51 — рабочая обмотка магнитного усилителя;
52 — управляющая обмотка магнитного усилителя;
53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);
54 — трансформатор с магнитодиэлектрическим сердечником;
55 — катушка индуктивности, дроссель без магнитопровода;
56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;
57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;
58 — автотрансформатор однофазный с регулированием напряжения;
59 — предохранитель;
60 — предохранитель выключатель;
б/ — предохранитель-разъединитель;
62 — соединение контактное разъемное;
63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);
64 — штырь разъемного контактного соединения;

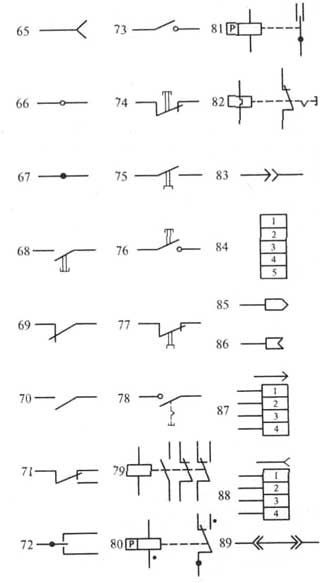

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации
65 — гнездо разъемною контактного соединения,
66 — контакт разборного соединения например с помощью зажима
67 — контакт неразборного соединения, например осуществленного пайкой
68 — выключатель кнопочный однополюсный нажимной с Замыкающим контактом самовозвратом
69 — контакт коммутационного устройства размыкающий, общее обозначение
70 — контакт коммутационного устройства
(выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.
71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления. 72— контакт переключающий трехпозиционный с нейтральным положением
73 — контакт замыкающий без самовозврата
74 — выключатель кнопочный нажимной с размыкающим контактом
75 — выключатель кнопочный вытяжной с замыкающим контактом
76 — выключатель кнопочный нажимной с возвратом кнопки,
77 — выключатель кноночный вытяжной с размыкающим контактом
78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,
79 — реле электрическое с замыкающим размыкающим и переключающим контактами,
80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением
81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением
82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,
83- разъемное однополюсное соединение
84 — гнездо пятипроводного контактного разъемного соединения,
85 штырь контактного разъемного коаксиального соединения
86 — гнездо контактною соединения
87 — штырь четырехпроводного соединения,
88 гнездо четырехпроводного соединения
59 — перемычка коммутационная размыкающая цепь

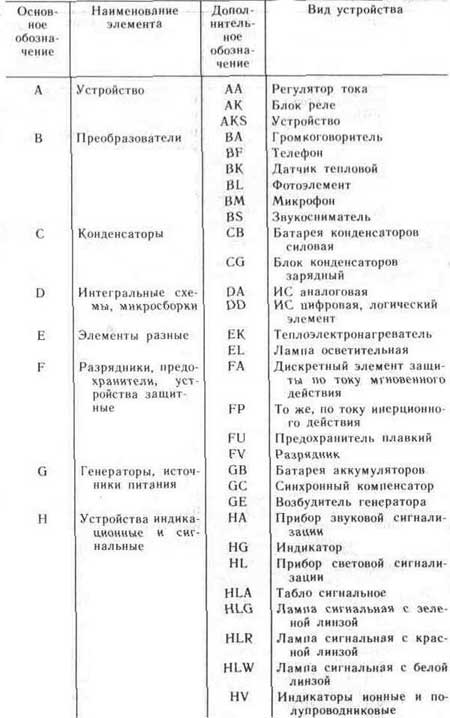

Таблица 1.1. Буквенные обозначения элементов схем

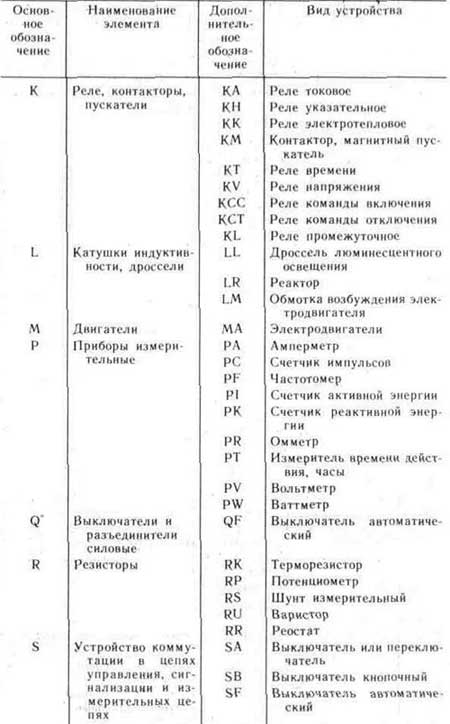

Продолжение табл.1.1

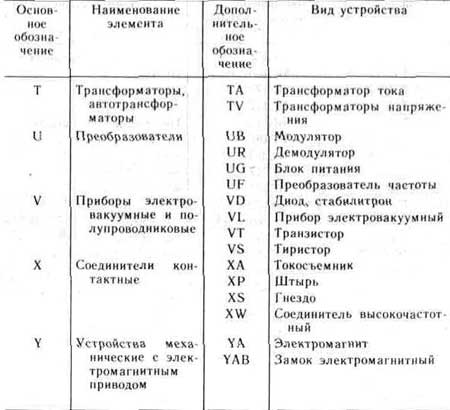

Окончание табл. 1.1
