   УКВ блок автомагнитолы Yamaha YX-9500
    Главная -> Статьи -> Радиоприемники -> УКВ блок автомагнитолы Yamaha YX-9500


<< Назад в раздел   Распечатать Дата добавления: 2008-02-21 | Просмотров: 10173

В качестве примера рассмотрим УКВ-блок автомагнитолы Yamaha YX-9500 выпуска 1996 г. (рис.4) В нем есть несколько интересных технических решений, характерных и для аппаратуры других производителей.

Сигнал с антенны через конденсатор связи C1 поступает на входной контур L1C2C3VD1. Перестройка блока по частоте производится изменением управляющего напряжения на варикапах VD1-VD3. Резонансный УРЧ выполнен на двухзатворном полевом транзисторе VT1. Особенность построения каскада заключена в том, что входной сигнал подан на второй затвор, а первый затвор используется для регулировки усиления. Транзистор VT2 - ключ, изменяющий смещение на первом затворе VT1 (а, следовательно, и усиление) по команде от управляющего микропроцессора. Для получения оптимального согласования и устойчивой работы во всем диапазоне частот применено включение нагрузки - контура L3VD2 - через катушку связи L2.


На входе смесителя включен режекторный контур L4C8, настроенный на промежуточную частоту. Он уменьшает вероятность перегрузки смесителя сигналами с частотой, близкой к промежуточной. Усиленный входной сигнал и сигнал гетеродина подаются на базу транзисто ра смесителя VT3. Сигнал ПЧ частотой 10,7 мГц выделяется в коллекторной цепи и подается на УПЧ через катушку связи L6.

Гетеродин собран на транзисторе VT4 по традиционной схеме емкостной трехточки. Контур гетеродина L7VD3 для получения возможно более высокой добротности слабо связан как с транзистором гетеродина, так и с буферным каскадом на транзисторе VT5. Конструкция тракта ПЧ и стереодекодера аналогична уже рассмотренной - согласующий каскад на транзисторе, два пьезофильтра, УПЧ на микросхеме LA1140 и стереодекодер на микросхеме LA3375.

Контурные катушки намотаны медным эмалированным проводом диаметром 0,8 мм, диаметр витка 5 мм и имеют следующие данные: L1 - 6,5 витков, L2 - 2,5 витка, L3 - 6,5 витков, L7 - 5,5 витков. Катушки фильтров: L4 - стандартный дроссель индуктивностью 0,68 мкГн, L5,L6 - стандартный фильтр ПЧ 10,7мГц (конденсатор С* входит в конструкцию фильтра). Чувствительность тракта - 2,5 мкВ, избирательность по соседнему каналу - 45 дБ.

Рассмотренное построение радиоприемного тракта характерно, главным образом, для аппаратуры европейских производителей. В современных массовых моделях автомагнитол японского производства все шире применяются совмещенные радиоприемные тракты второго поколения, полностью выполненные на одном кристалле. Например, фирма Sanyo производит микросхему LA1883M, размещенную в корпусе с 64 выводами, работающую в комплекте с микропроцессором. Подобные тракты применяют в своих магнитолах фирмы Sony, Kenwood, Pioneer.

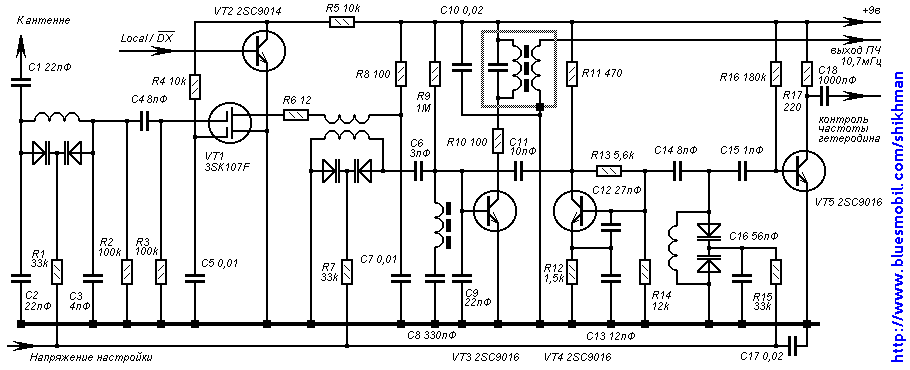

схема

рис.4

По такой же или сходной схеме выполнен радиоприемный тракт практически всех дешевых автомагнитол азиатского производства с аналоговой настройкой. Тракты АМ, ЧМ и стереодекодер выполнены на одной микросхеме CXA1238 фирмы Sony, включенной по типовой схеме. Перестройка приемника производится счетверенным блоком конденсаторов переменной емкости. Коммутация диапазонов - внутренняя по выводу 15, единственный орган управления - переключатель SA1. Сигналы диапазона СВ выделяются входной цепью L1C2L5CP2.1 и поступают на вход тракта АМ (вывод19). Контур гетеродина L7C6CP2.2 подключен к микросхеме полностью. Широкополосная входная цепь диапазона УКВ образована контуром L2C3C1, далее сигнал после резонансного УВЧ (нагрузка - контур L3C5CP1.1) поступает на преобразователь частоты. Широкополосный УПЧ общий для обоих трактов, избирательность определяется пьезофильтрами ZF1 и ZF2. Резонатор ZF3 входит в состав ЧМ-детектора с ФАПЧ. Стереодекодер помимо основной функции выполняет функции линейного усилителя в тракте АМ. Подстроечным резистором RP1 устанавливают режим работы стереодекодера (частота поднесущей - 38 кГц, синхронизируемая пилот-тоном).. Конденсаторы C21 , C22 совместно с резисторами R10,R11 образуют цепи компенсации предискажений.


Добавил:  Павел (Admin)
Автор:  Неизвестно
