   Антенна "Мидия"
    Главная -> Статьи -> Антенны -> Антенна "Мидия"


<< Назад в раздел   Распечатать Дата добавления: 2008-02-19 | Просмотров: 7668

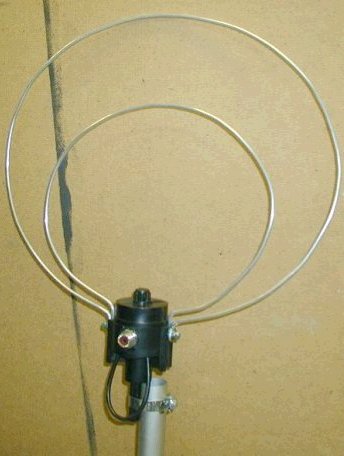

Простая двухдиапазонная антенна на частоты 260-390 мГц, диаграмма направленности - эллипсоидная, усиление сигнала по сравнению с полуволновым диполем - не менее 3дБ.

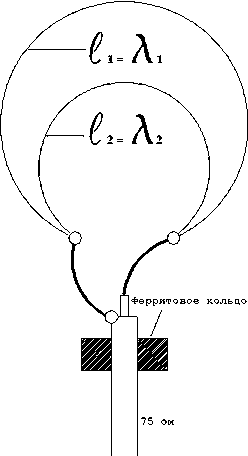

Вибраторы сделаны в виде кругов, длина проводников которых равна длине волны.


Длина проводников расчитывается по формуле:

L = 300/F
,где L - длина проводника в метрах;
F - рабочая частота антенны в мегагерцах.

Кабель 50 Ом подключается к антенне через согласующий трансформатор сопротивлений выполненный в виде отрезка кабеля с волновым сопротивлением 75 Ом, длина этого отрезка составляет 150 мм.

Василий Василенко, Якутск
http://www.inspector_v.chat.ru


Добавил:  Павел (Admin)
Автор:  Василий Василенко, Якутск
