   Диодный радиоприемник на 65...130 МГц
    Главная -> Статьи -> Радиоприемники -> Диодный радиоприемник на 65...130 МГц


<< Назад в раздел   Распечатать Дата добавления: 2008-02-18 | Просмотров: 11162

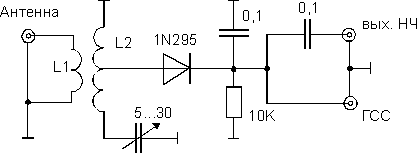

Схема диодного приемника

Приемник представляет собой простейший смеситель на диоде. Частота приема определяется частотой ГСС.
Его можно использовать в качестве волномера, однополосного или телеграфного радиоприемника. Все зависит от вашей фантазии.

L2 - 5 витков провода диаметром 0,8 мм, намотка бескаркасная - диаметр катушки 16 мм, длина намотки 25 мм, отвод от середины.

L1 - 2 витка поверх или рядом с L2.


("73 Magazine", Dec. 1974, p.81-84)


Добавил:  Павел (Admin)
Автор:  ("73 Magazine", Dec. 1974, p.81-84)
