   Эффективно работающая антенна на 40 метров
    Главная -> Статьи -> Антенны -> Эффективно работающая антенна на 40 метров


<< Назад в раздел   Распечатать Дата добавления: 2008-01-31 | Просмотров: 22441

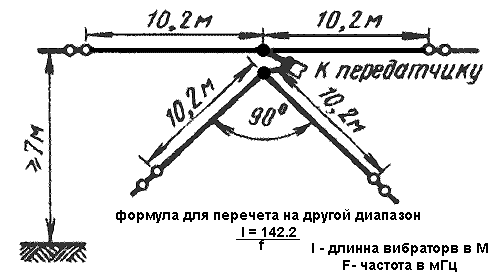

Модифицация полуволнового диполя



Сравнение этой антенны с полуволновым диполем, имеющим такую же высоту подвеса, показало, что она несколько уступает диполю при ближних связях , но существенно эффективнее его при дальних связях и при связях, осуществляемых с помощью земной волны.
Описываемая антенна имеет большую полосу пропускания по сравнению с диполем (примерно на 20%), которая в диапазоне 40 м достигает 550 кГц (по уровню КСВ до 2).
Питание антенны осуществляется коаксиальным кабелем с волновым сопротивлением 50 Ом.





Добавил:  Павел (Admin)
Автор:  Журнал "QST" , 1974, October
