Многие приобретают настольные лампы самых различных конструкций: на свой рабочий стол, для компьютера, устраивают различную "подсветку" и т.д. Как быть, если не всегда имеется возможность купить подходящую лампу, поэтому большинство или используют готовые долго обходя магазины, или изготавливают сами - такую лампу какая вам нужна.
Мы знаем, что примерно 25% электроэнергии, вырабатываемой в мире, расходуется системами искусственного освещения, это делает эту область чрезвычайно привлекательной для приложения сил в области повышения эффективности использования и сокращения потребления электроэнергии. Если обычная лампа накаливания, когда она включена, представляет собой постоянную резистивную нагрузку, то все газоразрядные лампы имеют отрицательные импедансные характеристики, которые требуют стабилизации тока.
Кроме того, необходимо учитывать такие моменты как:
- резонансный режим работы,
- защита при выходе лампы из строя;
- высоковольтное зажигание,
- специальное управление силовой шиной.
Основной режим, соблюдение которого необходимо люминесцентной лампе на протяжении всего срока эксплуатации — это токовый режим в идеале, необходима стабилизация мощности на протяжении всего периода эксплуатации лампы. Как правило, лампы питаются от переменного напряжения для уравнивания износа электродов в случае питания постоянным напряжением, срок службы короче на 50%. Чтобы устранить все недостатки оговоренные выше применяются схемы управления лампами дневного света.

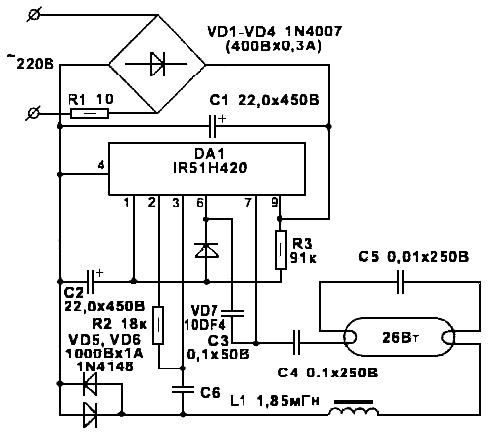

Принципиальная схема управления лампой дневного света мощностью до 26Вт приведенная на рис.1. Схема позволяет управлять лампой дневного света (ЛДС), имея при этом сверхминиатюрные размеры, так как в ней не применяются силовые инверторы. Микросхема DA1 - ИС IR51H420 объединяет в одном корпусе ИС IR2151 и МДП-ключи все это значительно снижает габариты данного устройства.
Внимание: Максимальная мощность применяемой лампы дневного света не должна превышать 26 Вт.
После сборки всей конструкции схема начинает работать сразу. Печатная плата не приводится, так как схема не представляет большой трудности даже для начинающего радиолюбителя. Всю конструкцию можно собрать навесным монтажом и разместить все в отдельном корпусе, а при изготовлении различных "подсветок" в корпусе самой конструкции вашего интерьера или мебели.
Ю. Замятин, (UA9XPJ).
Добавил: Павел (Admin)
Автор: Ю. Замятин, (UA9XPJ)
