   Источник питания для ЛДС
    Главная -> Статьи -> Бытовая электроника -> Источник питания для ЛДС


<< Назад в раздел   Распечатать Дата добавления: 2008-01-16 | Просмотров: 7903


Основа светильника, схема которого показана на рисунке - блокинг-генератор на транзисторе VT3. Резистор R7 ограничивает ток базы транзистора. Диод VD1 защищает устройство от подключения к источнику питания (аккумуляторной батарее) в неправильной полярности. Источниками освещения служат две соединенные последовательно лампы дневного света (ЛДС) EL1 и EL2 мощностью по 6 Вт от китайского фонаря "ROBO". Светильник проверен и с одиночными ЛДС мощностью 6 и 20 Вт. По соотношению яркости и потребляемого тока выбор был сделан в пользу двух шестиваттных. Индикатор разрядки батареи не обязателен (все входящие в него элементы можно на плату не устанавливать), но он очень полезен особенно при использовании аккумуляторной батареи сравнительно небольшой емкости (например, мотоциклетной).

Индикатор состоит из свето-диода HL1, транзисторов VT1, VT2, резисторов R1-R5, конденсатора С1 и представляет собой триггер Шмитта. Чтобы достичь достаточно малой ширины петли гистерезиса триггера, номиналы резисторов R1 и R3 пришлось увеличить, а резистора положительной обратной связи R5 уменьшить. Резистор R4 ограничивает ток через светодиод HL1. Конденсатор С1 - помехооодавляющий.

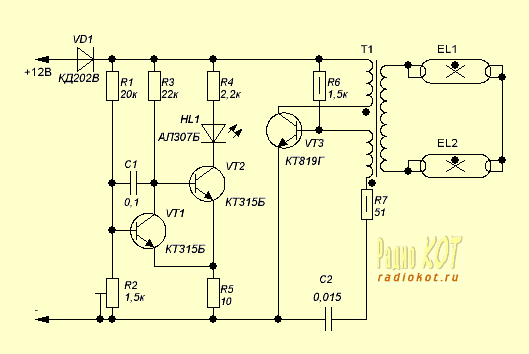

Схема девайса

Пока аккумуляторная батарея заряжена в достаточной степени, транзистор VT1 открыт, так как на его базе напряжение больше порога открывания. Транзистор VT2 закрыт - его участок база-эмиттер зашунтирован открытым транзистором VT1. Светодиод HL1 погашен. По мере разрядки батареи напряжение на базе транзистора VT1 снижается, транзистор VT1 начнет закрываться. За счет положительной обратной связи процесс протекает лавинообразно. В результате транзистор VT1 закрывается полностью, VT2 открывается, светодиод HL1 зажигается. В дежурном режиме индикатор потребляет не более 1 мА, а после срабатывания - приблизительно 5 мА.

В устройстве использованы постоянные резисторы МЛТ указанной на схеме мощности. Подстроечный резистор R2 - многооборотный СП5-3. Конденсатор С2 - К73-9, в качестве С1 подойдет любой малогабаритный. Транзисторы VT1, VT2 - серий КТ315, КТ3102 с любыми буквенными индексами. Диод VD1 должен быть рассчитан на ток, не меньший потребляемого светильником от батареи, а он, в свою очередь, зависит от мощности установленных ЛДС. При одной шестиваттной лампе здесь можно применить диод из серии КД226. Светодиод HL1 - любого цвета свечения, но лучше красного, наиболее подходящего для сигнализации о ситуации, требующей вмешательства. Из нескольких транзисторов серий КТ815, КТ817, КТ819, опробованных в качестве VT3, указанный на схеме КТ819Г обеспечил надежное включение ЛДС. Кроме того, у него достаточно большой запас по предельным току и напряжению. Последний особенно необходим при случайном отключении нагрузки от работающего генератора. Например, транзистор КТ815Б с максимальным напряжением коллектор- эмиттер 25 В исправно работал, пока не оборвался один из проводов, соединяющих ЛДС с обмоткой III трансформатора Т1. Транзистор был немедленно пробит.

Магнитопровод трансформатора Т1 - Б22 из феррита 2000НМ1. Обмотки I (9 витков провода ПЭВ-2 0,45) и И (10 витков провода ПЭВ-2 0,3) начинают наматывать одновременно двумя проводами виток к витку. После девятого конец обмотки I закрепляют в прорези каркаса, затем доматывают последний виток обмотки II. Каркас с готовыми обмотками I и II тщательно пропитывают парафином и оборачивают тонкой бумагой в два слоя, проглаживая каждый жалом разогретого паяльника. В результате бумага впитывает излишки парафина и плотно прилегает к проводам обмоток, фиксируя их и обеспечивая необходимую изоляцию. Дапее наматывают высоковольтную обмотку III. Для одной ЛДС она должна содержать 180, для двух, соединенных последовательно, - 240...250 витков провода ПЭВ-2 0,16. Витки укладывают внавал, стараясь распределить их как можно равномернее. Нужно следить, чтобы те из них, которые находятся в начале и в конце обмотки, не касались друг друга. Например, очень нежелательно помещать оба вывода обмотки III в одну и ту же прорезь каркаса. Катушку еще раз пропитывают парафином и вставляют в магнитопровод, который собирают с зазором 0,2 мм между "чашками", используя для этого прокладку из бумаги или тонкой пластмассы. Трансформатор Т1 крепят к плате винтом из немагнитного материала, пропущенным через центральное отверстие магнитопровода. Такой способ, в отличие от сборки на клею, обеспечивает надежную фиксацию трансформатора на плате, а при необходимости - быстрый демонтаж.

Светильник собирают на деревянном (фанерном) основании размерами 280x75x6 мм. В верхней части основания параллельно друг другу располагают две ЛДС, в нижней - печатную плату, накрытую кожухом из алюминиевого листа. В кожухе предусматривают отверстия для светодиода HL1 и соединительных проводов, в том числе двух многожильных с зажимами "крокодил" для подключения к аккумуляторной батарее. Транзистор VT3 крепят к кожуху, используя последний в качестве теплоотвода. ЛДС устанавливают на два приклеенных к основанию деревянных бруска сечением 15x10 мм. Один из них располагают у верхней кромки основания, другой - ниже, на расстоянии, равном длине ЛДС без выводов (215 мм). Под выводами ламп на брусках устанавливают контакты из жести. Контакт на верхнем бруске служит одновременно перемычкой между двумя ЛДС, а к двум на нижнем подключают выводы обмотки III трансформатора Т1. ЛДС крепят четырьмя ввинченными между их выводами шурупами. В контактах необходимо заранее просверлить отверстия под шурупы, а под головки последних обязательно подложить шайбы. Такой способ крепления обеспечивает надежное соединение ЛДС с трансформатором и позволяет заменять лампы, не прибегая к паяльнику. Для лучшей светоотдачи основание под лампами оклеивают светоотражающей пленкой или фольгой.

Перед первым включением светильника обязательно проверяют качество соединения ЛДС с обмоткой III трансформатора Т1. Плохой контакт может привести к пробою не только транзистора VT3, но и трансформатора. Если после подачи напряжения питания отсутствует даже слабое свечение ЛДС, следует поменять местами выводы одной из обмоток I или II трансформатора Т1. Затем подбирают резистор R6, добиваясь требуемой яркости света и учитывая, что вместе с ней растет ток, потребляемый от аккумуляторной батареи. Обычно достаточной яркости удается достичь при токе 600...650 мА. Если яркость необходимо регулировать плавно, резистор R6 можно заменить двумя, соединенными последовательно, - постоянным 680 Ом и переменным 3,3 кОм. При регулировке потребляемый ток будет изменяться приблизительно от 0,2 до 1,4 А.
Чтобы настроить индикатор разрядки батареи, последнюю временно заменяют регулируемым источником постоянного напряжения с максимальным его значением не менее 12В. Если источник маломощный, следует предварительно выключить блокинг-генератор, отпаяв от контактной площадки один из выводов обмотки I трансформатора Т1. Вращая движок подстроечного резистора R2, добиваются, чтобы светодиод HL1 зажигался при уменьшении напряжения источника с 12 до 10,8... 11 В. Порог срабатывания индикатора выбирают несколько большим минимального напряжения, до которого можно разряжать аккумуляторную батарею (10,5 В), с тем, чтобы после зажигания светодиода светильник не требовалось выключать немедленно. Подобный светильник с одной ЛДС мощностью 6... 10 Вт можно установить и в салоне автомобиля вместо стандартного плафона с лампами накаливания. В этом случае необходимость в индикаторе разряда аккумуляторной батареи отпадает, но питать генератор следует через помехоподавляющий фильтр.
