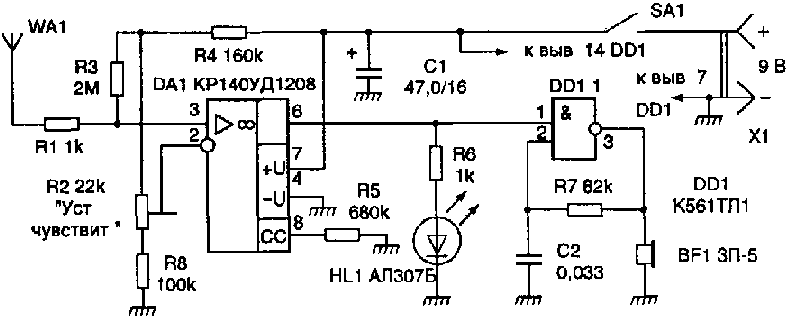

Схема индикатора скрытой прводки приведена на рис. 1. Он состоит из двух
узлов - усилителя напряжения переменного тока, основой которого служит
микромощный операционный усилитель DA1, и генератора колебаний звуковой
частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы
К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.
При
расположении антенны WA1 вблизи от токонесущего провода электросети
наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в
результате чего зажигается светодиод HL1. Это же выходное напряжение
операционного усилителя, пульсирующее с частотой 50 Гц, запускает
генератор звуковой частоты.
Ток, потребляемый микросхемами прибора при
питании их от источника напряжением 9 В, не превышает 2 мА, а при
включении светодиода HL1 - б...7 мА. Источником питания может быть батарея
7 Д-0,125, <Корунд> или аналогичная зарубежного
производства.
Иногда, особенно когда искомая электропроводка
расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и
вполне достаточно звуковой сигнализации. В таком случае светодиод может
быть отключен, что повысит экономичность прибора. Все постоянные резисторы
- МЛТ-0,125, подстроенный резистор R2 - типа СПЗ-38Б, конденсатор С1 -
К50-6. Антенной WA1 служит площадка фольги на плате размером примерно
55х12 мм.
Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1 Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.
Добавил: Павел (Admin)
Автор: Неизвестно
