   Детектор инфракрасного излучения
    Главная -> Статьи -> Бытовая электроника -> Детектор инфракрасного излучения


<< Назад в раздел   Распечатать Дата добавления: 2008-01-08 | Просмотров: 7710

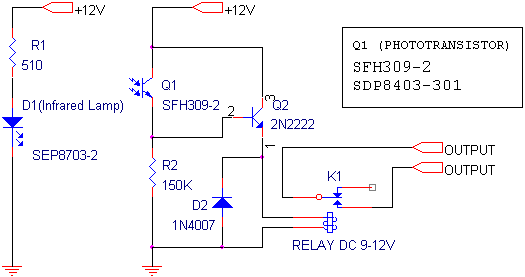

Представленная выше схема детектора - это простое световое реле или детектор, срабатывающий на инфракрасное излучение светодиода Д1. Основное применение устройства - это системы контроля. При отсутствии излучения диода Д1 на фототранзистор Q1 реле К1 находится в нормально разомкнутом состоянии. Существуют различные варианты конструкции устройства. Возможен вариант, когда фототранзистор Q1 срабатывает от отражённого луча (в качестве отражателя может использоваться зеркало) инфрадиода Д1. Достоинством такого реле является отсутствие видимого глазом излучения . Чувствительность устройства определяется параметрами D1, Q1, R2 и конструкцией устройства.


Добавил:  Павел (Admin)
Автор:  Неизвестно
