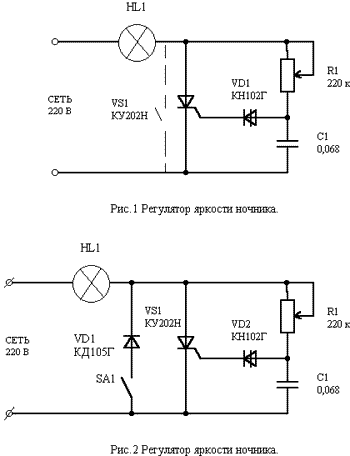

Для того чтобы сделать бра или торшер с регулируемой яркостью потребуется совсем немного деталей. Смотрите схему на рисунке 1. Тиристор VS1 управляется динистором VD1. При каждой полуволне сетевого напряжения конденсатор С1 заряжается через резистор R1. Когда напряжение на конденсаторе C1 поднимется до напряжения включения динистора VD1, он перейдет в открытое состояние. Тиристор VS1 открывается, а конденсатор С1 разряжается через динистор и управляющий вход тиристора. Изменяя сопротивление резистора R1, изменяем время заряда конденсатора, а, следовательно, время включения тиристора. Таким образом можно регулировать мощность нагрузки от ноля до Uc/2 – Uвк. Где – напряжение сети, Uвк – напряжение включения динистора. Поскольку тиристор открывается только при положительной полуволне напряжения, то и регулировка производится до половины сетевого напряжения. Для включения полной нагрузки может служить штатный выключатель светильника, показанный на рисунке пунктиром.
При максимальном сопротивлении резистора R1 и выключенном переключателе SA1 схема ток не потребляет, поэтому дополнительного выключателя сети не требуется. Динистор можно поставить с любой буквой, но потребуется подбор номинала резистора R1, так как напряжение включения динисторов разное.
