   Схема питания высоковольтных ламп дневного света от аккумуляторной батареи
    Главная -> Статьи -> Бытовая электроника -> Схема питания высоковольтных ламп дневного света от аккумуляторной батареи


<< Назад в раздел   Распечатать Дата добавления: 2007-12-03 | Просмотров: 13016


Принцип работы

  Данная схема представляет собой преобразователь напряжения по типу блокинг- генератора. Возбуждение в нем происходит из за обратной связи между коллекторной и базовой цепями транзистора посредством соответствующих обмоток трансформатора. Резистор R1 задаёт режим работы транзистора.

  После включения выключателя SA1 в верхней обмотке трансформатора появляется импульсное высокое напряжение, поступающее на лампу дневного света. Под воздействием ударной ионизации газа лампа начинает светится. Причем светиться будет даже лампа с перегоревшей нитью (или нитями) накала, но мощностью не более 20 Вт, и не слишком изношенная.

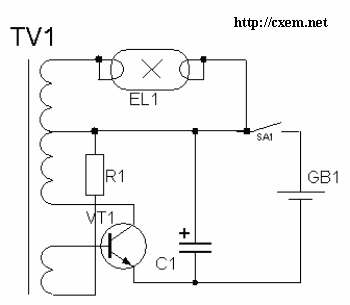

Схема включения высоковольтной лампы дневного света к аккумуляторной батарее

Рисунок 1

Устройство

  Трансформатор — строчный ТВС-110ЛА от черно-белого телевизора. Его придется доработать: разобрать, снять высоковольтную обмотку и панельку кенотрона, а чтобы трансформатор не "пищал", перед сборкой смазать концы магнитопровода клеем. Транзистор — практически любой мощный кремниевый структуры n-p-п или p-n-р. В последнем варианте придется изменить полярность включения батареи и конденсатора. Транзистор необходимо закрепить на теплоотводе с площадью поверхности 30...50 см2 либо прижать к алюминиевой планке трансформатора с помощью скобы.

  Батарея может быть составлена из четырех—шести гальванических элементов 373 для варианта туристического похода. В случае автомобильного путешествия либо в дачных условиях нужно применить автомобильную или мотоциклетную аккумуляторную батарею. Тогда можно обойтись без конденсатора.

R1-4,3 к

C1-500мкФ-16в

VT1-КТ805А

  Преобразователь начинает работать практически сразу после включения. Желаемую яркость свечения лампы устанавливают подбором резистора. Однако чрезмерно уменьшать его сопротивление для получения большей яркости не имеет смысла, поскольку возрастает ток, потребляемый от источника питания. Особенно это касается варианта питания преобразователя от батареи гальванических элементов


Добавил:  Павел (Admin)
Автор:  Неизвестно
