 Как получить 5 вольт от порта RS-232

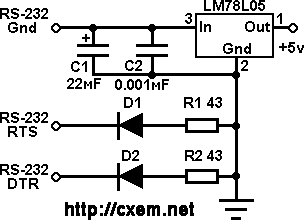

  В схеме используется LM78L05 или советский аналог на 5В. Диоды любые. Напряжение +5В получается из сигналов RTS и DTR в RS-232. Эта схема, даже из портативного компьютера, может выдавать ток 12mA. Единственый недостаток - то, что устройство транзисторно-транзисторной логики должно быть изолировано от корпуса компьютера, потому что интерфейс воспринимает корпус RS-232 как положительное напряжение.


Добавил:  Павел (Admin)
Автор:  Неизвестно
