   LCD-термометр
    Главная -> Статьи -> Устройства на микроконтроллерах -> LCD-термометр

официальный сайт Винлинк

<< Назад в раздел   Распечатать Дата добавления: 2016-11-24 | Просмотров: 12695

Из данной статьи вы узнаете как сделать простой LCD-термометр. В основе схемы лежит микроконтроллер PIC16F88. В качестве датчиков температуры используются два LM35. В качестве LCD дисплея используется графический ЖКИ дисплей 128х64 точек KS0108.

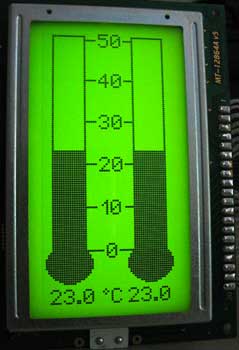

Отображение температуры на дисплее KS0108


Схема была смоделирована в Протеусе. Обратите внимание, что почти все выводы PIC16F88 задействованы.

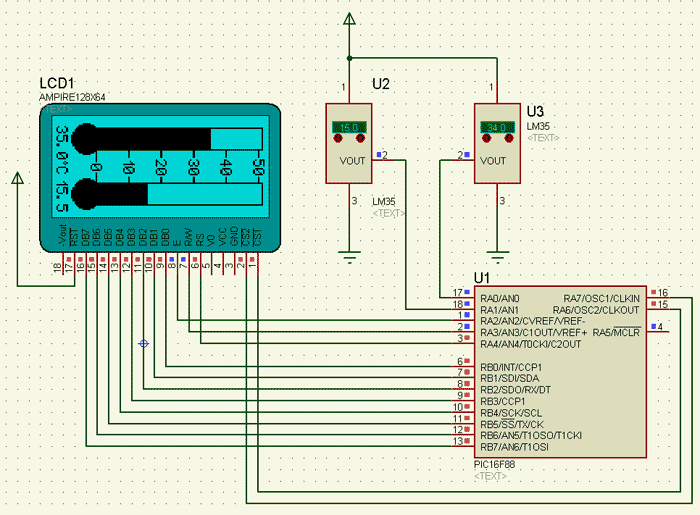

Принципиальная схема термометра

Исходный код для LCD-термометра написан при помощи компилятора CCS C. В архиве вы найдете файл для протеуса и прошивку микроконтроллера

Скачать файлы для Proteus и прошивку


Добавил:  Павел (Admin)
Автор:  Неизвестно
