   Мощный блок питания для трансивера
    Главная -> Статьи -> Блоки питания, зарядные устройства -> Мощный блок питания для трансивера


<< Назад в раздел   Распечатать Дата добавления: 2015-08-27 | Просмотров: 10382

Блок питания, о котором пойдет речь в приводимой статье, используется для трансивера Kenwood TS-450SAT, но с успехом может быть использован и для других устройств, требующих напряжения питания 12... 14В при токах нагрузки до 20А.Эксплуатация источника питания в течении года показала его хорошую надежность и хорошие технические характеристики — падение напряжения при максимальном токе нагрузки не превышает 0,5В, а элементы не выходят из строя даже при коротком замыкании в нагрузке. Принципиальная схема блока питания приведена на рис.1.

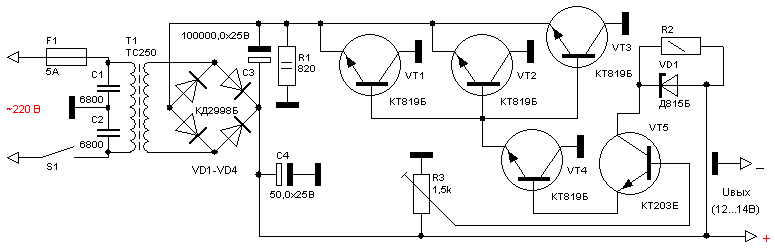

Рис.1

Детали


Стабилизатор напряжения собран на транзисторах VT1, VT2 и регулирующего элемента VT3...VT5. Конденсатор С2 должен быть установлен рядом с транзистором VT1. Диоды VD1...VD4 — сильноточные с барьером Шотки или германиевые. Сетевой трансформатор Т1 — ТС-250 от телевизора. Вторичная обмотка намотана медной шинкой сечением 2 мм2.

Напряжение холостого хода вторичной обмотки — 18 В. Диоды VD1...VD4 и транзисторы VT3...VT5 устанавливаются на радиаторах. Следует отметить, что транзисторы VT3...VT5 без радиаторов выдерживают ток около 5... 6А, без существенного нагрева. Выходное напряжение устанавливается потенциометром R3.

Настройка

При правильном монтаже стабилизатор напряжения не требует настройки.


Добавил:  Павел (Admin)
Автор:  А. Можаев (RV3AN)
