 Маячок предназначен для спортивного ориентирования, но может быть использован и для других целей, например для проверки приемного тракта, как формирователь знака, когда необходимо чтобы кто-то "постучал" на определенной частоте и т.п.

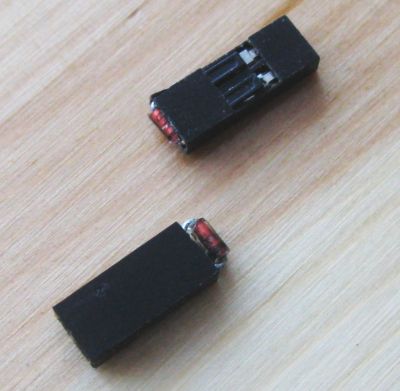

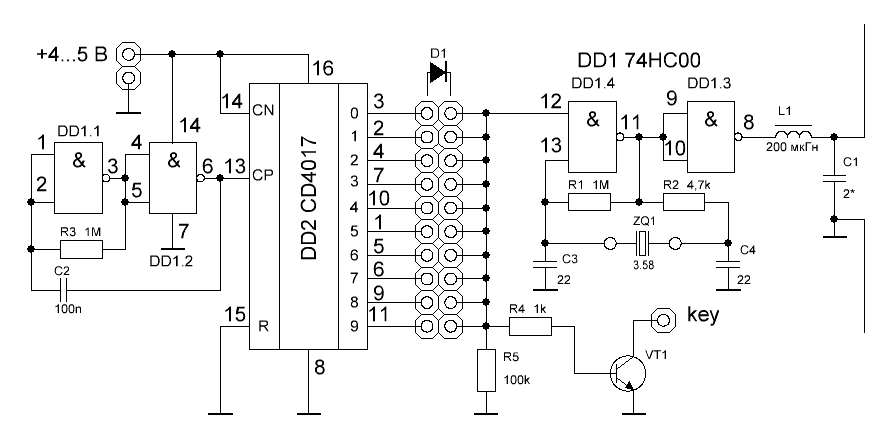

Схема очень проста, содержит всего две микросхемы: DD1 74HC00 (тактовый и задающий генератор с буферным каскадом) и DD2 CD4017 (формирователь кода). Автором схемы является Бирюков Н.В., я лишь развел под нее плату и добавил в схему еще один транзистор, на коллектор которого может быть подключено реле или который может быть подключен для управления отдельным передатчиком. Особенностью конструктивного решения является то, что диоды формирователя кода выполнены в виде джамперов, что позволяет быстро изменить код формируемого схемой знака, а установка кварца на разъем позволяет быстро заменить его, для того чтобы изменить частоту задающего генератора или вообще отключить его.

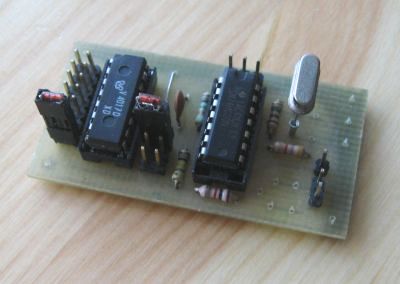

Печатная плата выполнена из одностороннего стеклотекстолита, размер платы: 30x60 мм.

Файлы:

• Топология печатной платы в формате LAY
• Принципиальная схема в формате SPL

Литература:

1.  Бирюков Н.В. Маячки для радиоориентирования.

---

Добавил:  Павел (Admin)
Автор:  John

---
