   Преобразователь ПЧ звука для телевизора
    Главная -> Статьи -> Телевизионная техника -> Преобразователь ПЧ звука для телевизора


<< Назад в раздел   Распечатать Дата добавления: 2011-10-28 | Просмотров: 4928

Предлагаемая простая схема позволяет преобразовать промежуточную частоту звука импортного телевизора из 5,5 МГц в 6,5 МГц. Изменив данные контура, можно менять эти частоты.
Схема включается в разрез на входе УПЧЗ (разрезается дорожка печатного монтажа).

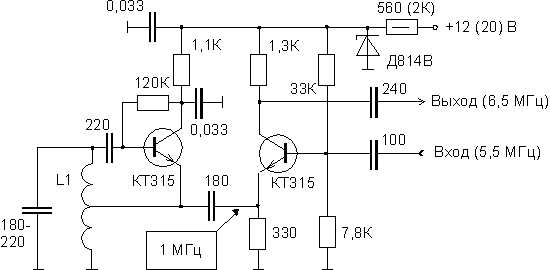

Преобразователь ПЧ звука для телевизора

Контур выполнен на каркасе диаметром 6 мм от радиоприемника "Селга" (или аналогичного) и содержит 140 витков провода ПЭЛ 0,1 с отводом от 40 витка снизу по схеме.


Добавил:  Павел (Admin)
Автор:  Неизвестно
