   Плавное включение накала кинескопа
    Главная -> Статьи -> Телевизионная техника -> Плавное включение накала кинескопа


<< Назад в раздел   Распечатать Дата добавления: 2011-10-28 | Просмотров: 4486

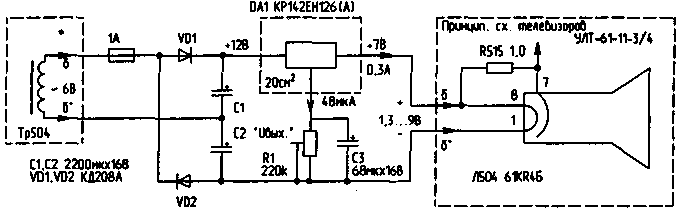

Схема, показанная на рисунке, используется для кинескопов с Uн=6,3 В и током накала Iн=0,3 А, т.е. для большинства черно-белых кинескопов.

Схема плавного включения накала кинескопа


ИМС DA1 крепится к радиатору площадью ~20 см2 (можно использовать свободную площадь платы из фольгированного стеклотекстолита).

Подстроенным резистором R1 выставляют необходимое напряжение накала (7 В), желательно при выключенном СЗ.

Время нарастания напряжения определяется емкостью конденсатора СЗ. Реально напряжение возрастает более 30 сек (чем больше - тем медленнее из-за утечки через R1).

С.ДМИТРИЕВ, 429541, Чувашия, Моргушский р-н, Калайкасы.

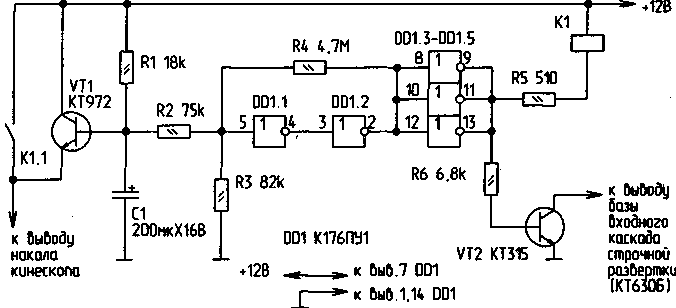

Второе устройство обеспечивает плавный разогрев накала кинескопа в черно-белых мониторах "Электроника" МС6105 и им подобных. На время разогрева блокируется работа строчной развертки монитора. После плавного разогрева на накал кинескопа подается полное напряжение 12В через замыкающиеся контакты К1.1.

Схема плавного включения накала кинескопа

Устройство собирается на небольшой печатной плате и устанавливается перпендикулярно плате монитора в любом свободном месте. Реле К1 - типа РЭС-64 РС4.569.724 или другое герконовое на напряжение срабатывания не более 7 В и ток не более 5 мА. При замене реле необходимо соответственно изменить сопротивление резистора R5. Устройство в наладке не нуждается.

А.ДАЙНЕКО, 247416, Гомельская обл., Светлогорский р-н, д.Полесье, пер. Восточный, 11.

(РЛ-8/96)
